Anlaufscheiben Vorgelegewelle T84 (Satz mit 3)
Axialscheiben für Zwischenwelle T84 (Satz à 3)
Thrust washers für Countershaft Getriebe - Willys MB / Ford GPW
Kompletter Satz von drei Axialscheiben (thrust washers) für die Zwischenwelle (countershaft gear) des T84 Getriebes. Wesentliches Teil für korrektes Axialspiel und Schmierung des Zahnrades auf der Zwischenwelle. Geeignet für Willys MB, Ford GPW und M201.
Typ Thrust washer Set (3-teilig) | Anwendung T84 transmission countershaft |
Fahrzeuge Willys MB, Ford GPW, M201 | Zusammensetzung 2x Bronze + 1x gehärteter Stahl |
Eigenschaften

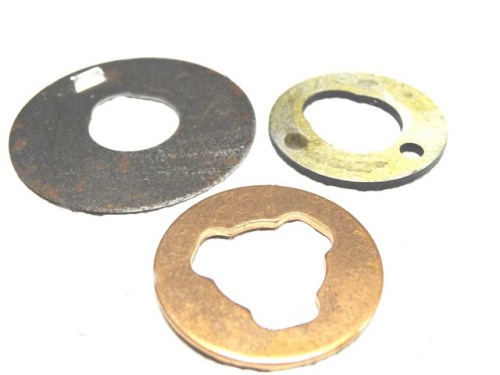

- Satz besteht aus zwei Bronze- und einer gehärteten Stahlscheibe Bronzescheiben mit 'Mickey Mouse' Ausschnitten für Ölzufuhr zu den Lagern Gehärtete Stahlscheibe mit Sicherungsstift-Position an Gehäuserückseite Wesentlich für korrektes Axialspiel (end play) des Zwischenrades Ersatzteil bei T84 Überholung oder Verschleiß
★ Kritische Bauteile für die richtige Funktion und Lebensdauer des T84 Getriebes. Die drei Scheiben bestimmen gemeinsam das Axialspiel des countershaft gear und sorgen für korrekte Ölzufuhr zu den Zwischenwellenlagern über die charakteristischen 'mouse ears' Ausschnitte.
📖 Aus dem Technical Manual
Montage
- 1. Gehärtete Stahlscheibe hinten im Gehäuse einsetzen (index pin in Aussparung) 2. Hintere Bronzescheibe mit Ausschnitten nach außen montieren 3. Countershaft gear mit großem Zahnrad nach vorne einsetzen 4. Vordere Bronzescheibe (dünnste) an ihre Position schieben 5. Axialspiel messen: 0.004"-0.016" gemäß TM 9-1803B (Zielwert bei Überholung 0.004"-0.010")
Spezifikationen
- Spezifikation gemäß TM 9-1803B, Abschnitt 35 - Fits and Tolerances: Countershaft end play: 0.004" - 0.016" (1.0 - 4.0 mm) Service limit: 0.016" (bei Überschreitung ersetzen) Typische Dicken: Stahl 0.056"-0.066", Bronze hinten 0.054"-0.065", Bronze vorne 0.028"-0.031"
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — nur für Willys MB / Ford GPW (¼-Tonner 4×4)
