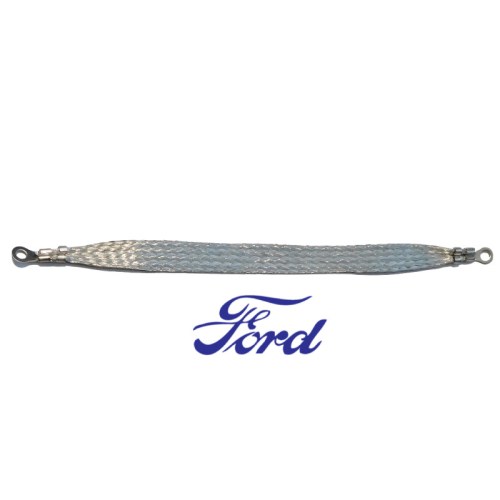

MASSEBAND LICHTMASCHINE / REGLER – FORD
Lichtmaschine Massekabel zum Spannungsregler
Für Ford GPW
Massekabel, das die Verbindung zwischen der Lichtmaschine und dem Gehäuse des Spannungsreglers herstellt. Ein guter Masseanschluss ist entscheidend für das korrekte Funktionieren des 6V-Ladesystems. Dieses Kabel sorgt für den Rückweg des Erregerkreislaufs, der im Regler entsteht.
|
Anwendung Lichtmaschine - Spannungsregler |
Spannung 6V System |
|
Fahrzeug Ford GPW |
Typ Massekabel (ground wire) |
Eigenschaften
- Verbindet Lichtmaschine mit Spannungsregler-Gehäuse
- Unerlässlich für korrektes Funktionieren des Ladesystems
- Sorgt für Rückweg des Erregerkreislaufs
- Mit korrekten Anschlussösen ausgestattet
- Für 6V Positive Ground System
★ Ein oft übersehenes, aber unerlässliches Bauteil — ohne korrekte Masseverbindung lädt die Lichtmaschine nicht.
Anwendung
Für Ford GPW mit 6V Auto-Lite Lichtmaschine und Spannungsregler VRY-4203 Serie. Passt auf Lichtmaschinen-Typen GEG-5001A, GEG-5002D und GEG-5101D. Produktion 1942-1945.
Montagehinweise

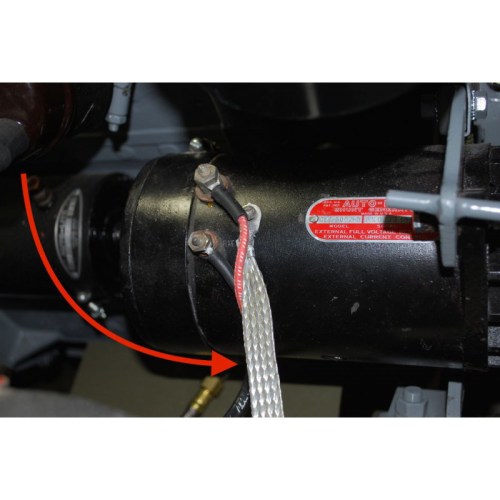

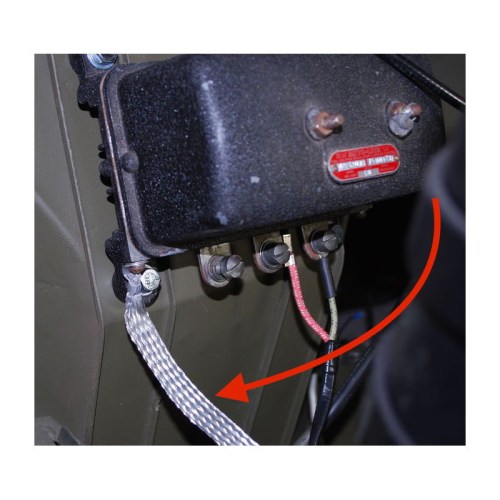

Montieren Sie das Kabel zwischen dem Masseanschluss an der Lichtmaschine (gekennzeichnet 'G' oder kleiner Schraubanschluss neben Field- und Armature-Anschlüssen) und dem Gehäuse des Spannungsreglers. Sorgen Sie für saubere, oxidfreie Kontaktflächen für optimale Leitfähigkeit. Bei Austausch erst die Batterie abklemmen und nach der Montage die Lichtmaschine polarisieren.
Kompatibilität
NUR für Ford GPW mit originalem 6V Positive Ground System. NICHT geeignet für Willys MB — MB verwendet bei einigen Ausführungen einen geflochtenen Mantel um die anderen Kabel statt eines separaten Massekabels. Nicht kompatibel mit 12V-Umbauten oder Negative Ground Systemen ohne Anpassung.
Historischer Kontext
Ford GPW Jeeps verwendeten von 1942 bis 1945 das Auto-Lite 6V Positive Ground System mit Type A Schaltung, bei dem die Erregerwicklung intern mit der Ankerbürste verbunden ist und der Masseanschluss über den Regler reguliert wird.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : Spannungsregler 6V / 12V – Willys MB Ford GPW
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Ford GPW (early) | 1942 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
