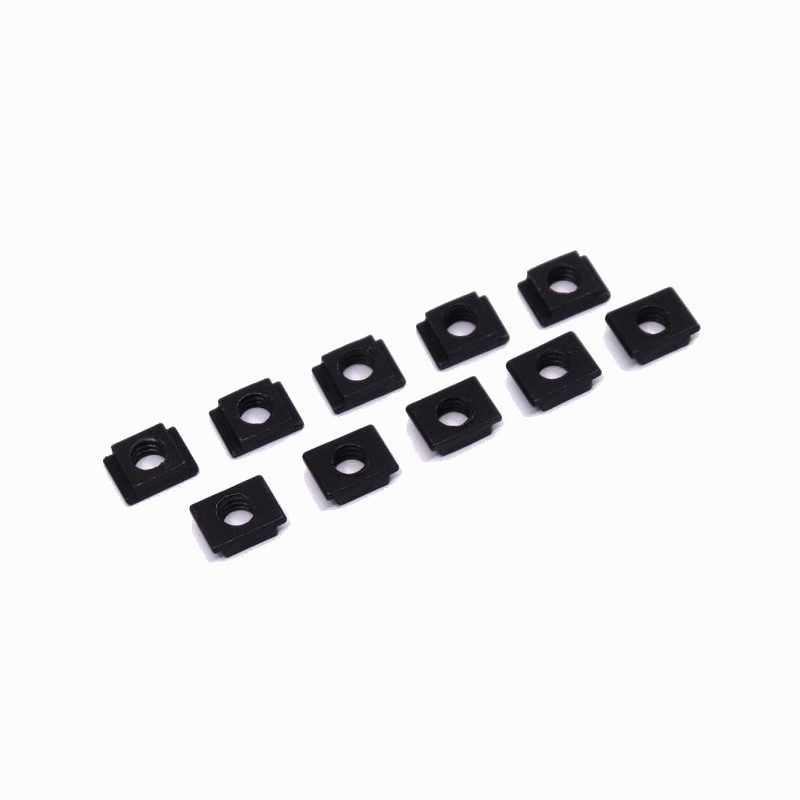

1/4" UNC CLINCH-/PRESSMUTTER SATZ FORD GPW (10ER SATZ)
1/4" UNC Clinch-/Pressmutter Set für Ford GPW
Set von 10 Stück
Reproduktion von Clinch-/Pressmuttern in 1/4" UNC-Ausführung, spezifisch für Ford GPW Karosseriebefestigung. Diese selbstsichernden Muttern werden in vorbereitete Löcher gepresst und bilden eine permanente Verbindung in dünnem Blech. Verwendet an verschiedenen Stellen wie Kotflügel, Motorhaube und Karosserieteilen.
|
Gewinde 1/4" UNC (Unified Coarse) |
Typ Clinch nut / Pressmutter |
|
Fahrzeug Ford GPW |
Inhalt Set 10 Stück |
Eigenschaften
- 1/4" UNC Gewinde (20 Gänge pro Zoll)
- Selbstsichernde Konstruktion für dünnes Blech
- Ford GPW-spezifische Ausführung
- Für permanente Befestigung in Karosserieblech
- Reproduktion nach Originalspezifikationen
- Geeignet für Kotflügel, Motorhaube und Karosserieteile
- Set von 10 Stück
- Erfordert spezielle Montageprozedur mit Presswerkzeug
★ Korrekte Reproduktion der Ford GPW Clinch-Mutter für authentische Restaurierung. Diese Pressmuttern bilden eine starke, permanente Verbindung in dünnem Karosserieblech.
Montagehinweise
Montage erfordert eine spezielle Prozedur: Clinch-Mutter in das vorbereitete Loch platzieren (korrekte Lochgröße kritisch), die Mutter mit progressiver Kraft in das Blech pressen, bis das umliegende Metall in die Einkerbung der Mutter fließt. Dies kann mit einem speziellen Presswerkzeug oder progressiv mit einem großen Schraubstock und angepassten Bolzen erfolgen. Die Mutter muss fest und flach sitzen ohne Verformung oder Risse im Blech. Frühe GPW Modelle verwendeten eine spezielle Variante — prüfen Sie, welcher Typ Ihr Fahrzeug benötigt.
Kompatibilität
Spezifisch für Ford GPW. Achtung: frühe GPW Modelle (frühe Produktion) verwendeten manchmal einen abweichenden Typ Clinch-Mutter, der schwer erhältlich ist. Prüfen Sie immer den Originaltyp vor dem Austausch. Diese Muttern sind nicht austauschbar mit Willys MB Clinch-Muttern, die oft eine andere Ausführung haben. Positionen variieren je nach Karosserieteil — siehe Original Parts Manual für genaue Anwendung.
Historischer Kontext
Ford GPW Karosserien wurden während des Zweiten Weltkriegs von American Central mit Clinch-Muttern an verschiedenen Stellen für effiziente Montage produziert. Diese Technik ersetzte komplexe Schweißverbindungen und bot schnelle Montage — essentiell während der Kriegsproduktion, als Geschwindigkeit kritisch war.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
