ROLLENLAGER FRÜHES MODELL KLEINES RITZEL 3878/3820
Kegelrollenlager Frühe Ausführung Kleine Antriebswelle 3878/3820
Für 8 3/4" Differential

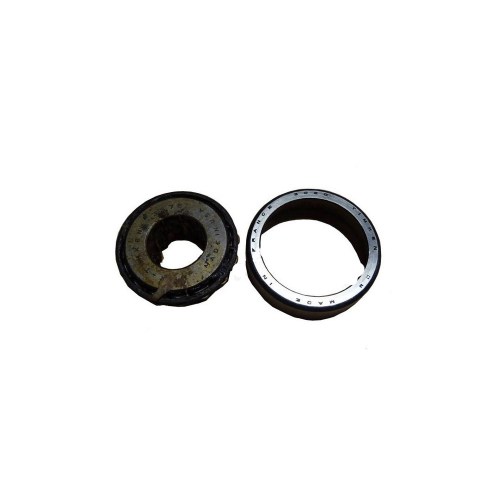

Kegelrollenlager für die kleine Antriebswelle (pinion bearing), wie es im frühen 8 3/4" Hinterachsdifferential verwendet wurde. Dieses Lager besteht aus zwei trennbaren Teilen: einem Innenring (cone) mit Rollenkäfig und einem Außenring (cup). Geeignet für frühe Ausführungen von Militärfahrzeugen.
|
Typ Kegelrollenlager (tapered roller bearing) 3878/3820 |
Abmessungen Ø innen 36,51 mm (1.4375") × Ø außen 85,73 mm (3.375") × Breite 30,16 mm (1.1875") |
|
Anwendung Kleine Antriebswelle (pinion) frühes Differential 8 3/4" |
Konstruktion Trennbare Ausführung mit cone und cup |
Eigenschaften
- Kegelrollenlager Typ 3878/3820 für kleine Antriebswelle
- Geeignet für frühes 8 3/4" Differential
- Trägt sowohl radiale als auch axiale Belastungen
- Trennbare Konstruktion mit Innenring (cone) und Außenring (cup)
- Abmessungen: 1.4375" × 3.375" × 1.1875" (36,51 × 85,73 × 30,16 mm)
★ Präzisions-Kegelrollenlager für Reparatur und Restaurierung früher Hinterachsdifferentiale. Trennbare Konstruktion erleichtert Montage und Einstellung der Antriebswellen-Vorspannung.
Anwendung
Dieses Lager ist speziell für die kleine Antriebswelle (pinion bearing) im frühen 8 3/4" Hinterachsdifferential bestimmt, wie es in frühen Ausführungen von Militärfahrzeugen aus der WWII-Zeit verwendet wurde.
Montagehinweise
Dieses Kegelrollenlager muss in Spiegelkonfiguration mit einem zweiten Kegelrollenlager montiert werden. Die Vorspannung der Antriebswelle muss präzise nach Werksangaben eingestellt werden. Bei der Montage müssen Distanzscheiben verwendet werden, um die richtige Tiefe und Vorspannung zu erreichen. Professionelle Montage mit Messwerkzeugen (Drehmomentschlüssel, Messuhr) wird empfohlen.
Kompatibilität
Spezifisch für das frühe 8 3/4" Differential. Nicht kompatibel mit dem späteren 9 5/8" Differential, das andere Lagermaße verwendet. Achtung: frühe und späte Ausführungen von Hinterachsdifferentialen sind nicht austauschbar.
Historischer Kontext
Kegelrollenlager dieses Typs wurden während des WWII häufig in Militärfahrzeugen eingesetzt, da sie sowohl radiale als auch axiale Belastungen aufnehmen können – unerlässlich für zuverlässige Leistung unter schweren Bedingungen.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Alle Dodge WC / M-serie | 1942, 1943, 1944, 1945, 1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
