Anschlussblock 11-polig Dodge
Anschlussblock 11-polig
Für Dodge WC-Serie

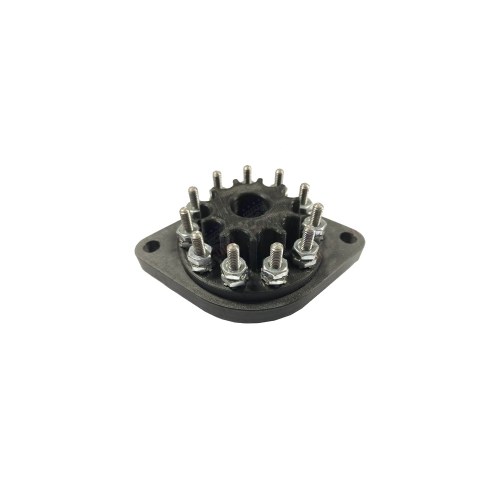

Elektrischer Anschlussblock mit 11 Anschlussklemmen zum Zusammenführen der Verkabelung zwischen Motorraum-Kabelbaum und Armaturenbrett. Wesentliches Bauteil des 6V-Elektriksystems bei Dodge WC Fahrzeugen.
|
Material Phenolharz (Bakelit-Typ) |
Anzahl Pole 11 Anschlüsse |
|
Anwendung Dodge WC-Serie |
Montageort Firewall / kick panel |
Eigenschaften
- 11 Messing-Anschlussklemmen für Kabelverbindungen
- Geeignet für open cab und closed cab Ausführungen
- Verbindet Hauptkabelbaum mit Armaturenbrett-Verkabelung
- Ersatzteil für originale junction blocks
- Robustes Phenolharz-Material mit hohem Isolationswert
★ Reproduktion des originalen Anschlussblock-Typs wie er bei WWII Dodge WC Militärfahrzeugen verwendet wurde. Sorgt für ordentliche und sichere Verteilung der Verkabelung zwischen Motor und Kabine.
Anwendung
Für Dodge WC-Serie Fahrzeuge (WC-Serie ½ ton, ¾ ton und 1½ ton Modelle). Geeignet sowohl für open cab als auch closed cab Ausführungen. Der Anschlussblock wurde an der Firewall oder am kick panel montiert und bildete den Knotenpunkt zwischen Motorraum-Verkabelung und Armaturenbrett.
Montagehinweise
Der Block wird mit Befestigungsschrauben an der Firewall oder am kick panel montiert. Achten Sie auf korrekte Verbindung der codierten Drähte gemäß dem Schaltplan Ihres spezifischen WC-Modells. Verwenden Sie dielektrisches Fett an den Anschlussklemmen zur Korrosionsvorbeugung.
Kompatibilität
Achtung: verschiedene Dodge WC-Modelle können unterschiedliche Junction-Block-Konfigurationen aufweisen. Frühe T207 und T211 Modelle (WC1-WC20) hatten keinen Junction Block an der Firewall. Spätere T214/T215 Modelle (WC21 und später) hatten Junction Blocks. Überprüfen Sie Ihre Original-Konfiguration.
Historischer Kontext
Dodge WC Fahrzeuge verwendeten Phenolharz-Junction-Blocks zur organisierten Verteilung der 6V-Verkabelung zwischen verschiedenen Stromkreisen. Diese Anschlussblöcke waren eine Standardlösung in WWII-Militärfahrzeugen für zuverlässige elektrische Verbindungen unter schweren Bedingungen.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : Elektrizität Instrumententafel geschlossene Kabine, Elektrizität Instrumententafel offene Kabine
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Alle Dodge WC / M-serie | 1942, 1943, 1944, 1945, 1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
