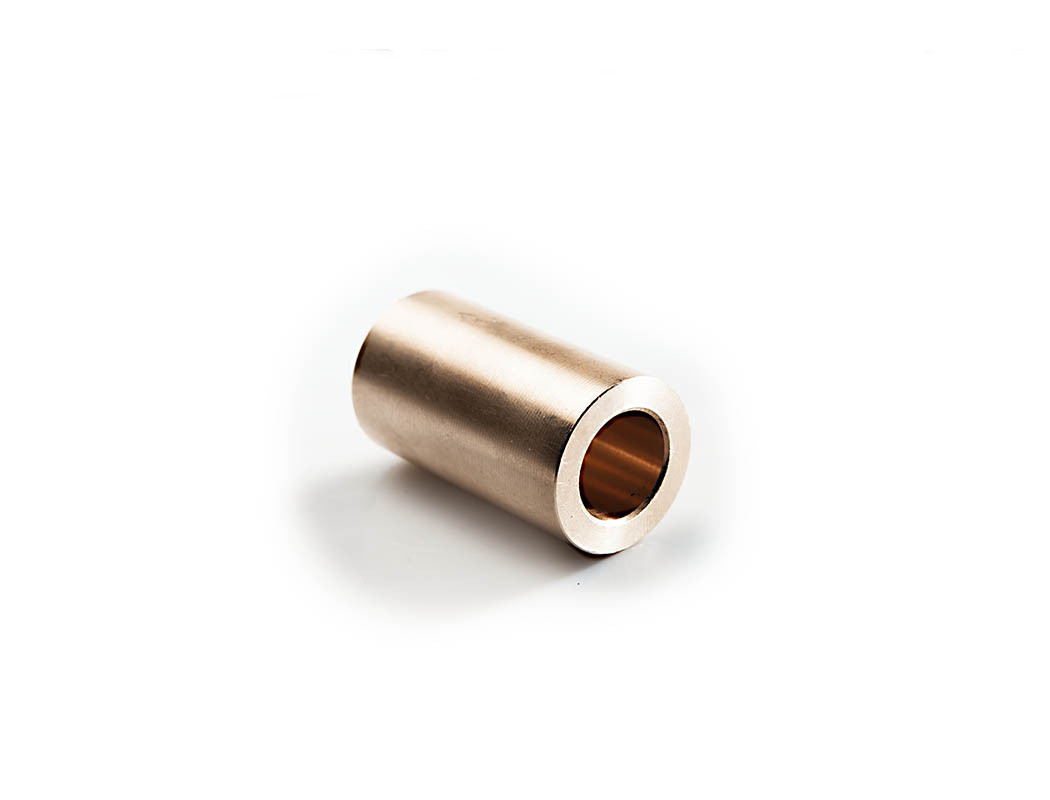

BUCHSE FEDER VORNE FRÜH AUSSENDURCHMESSER 7/8
Dimensionen:
Außendurchmesser: 22,20 mm
Innendurchmesser: 15,7 mm
Länge: 45mm
Federbuchse Vorderachse frühe Ausführung
Außendurchmesser 7/8 inch
Federbuchse für die Vorderachsfederung von WWII Militär-LKW in früher Ausführung. Diese Buchse mit Außendurchmesser 7/8" wird in das Federauge gepresst und sorgt für die Befestigung am Federhalter oder Shackle. Geeignet für frühe Produktionsmodelle von 4x4 und 6x6 Militärfahrzeugen.
|
Material Bronze oder Stahl mit Gummi |
Außendurchmesser 7/8 inch (22,2 mm) |
|
Ausführung Frühe Produktion (early) |
Anwendung Vorderachsfederung 4x4 und 6x6 |
Eigenschaften
- Außendurchmesser 7/8 inch (OD)
- Für frühe Produktionsmodelle
- Vorderfederbuchse für spring eye
- Gepresste Montage im Federauge
- Originalspezifikation WWII
★ Ersatzbuchse nach originalen WWII-Spezifikationen für frühe Militär-LKW. Wesentliches Bauteil für korrekte Federmontage und zuverlässige Straßenlage.
Anwendung
Speziell für frühe Produktionsausführungen von WWII Militär-LKW mit Vorderblattfederung. Verwendet im Federauge (spring eye), wo die Feder am Chassis oder Shackle befestigt wird. Achtung: Frühe Modelle hatten teilweise abweichende Buchsenmaße gegenüber späterer Produktion.
Montagehinweise
Buchse wird in das Federauge gepresst. Zur Montage: Federauge gründlich reinigen, Buchse eventuell kurz in Gefrierschrank legen zur Schrumpfung, und Buchse gleichmäßig mit geeigneter Presse oder großer C-Schraubzwinge einpressen. Freien Durchgang über Befestigungsbolzen prüfen. Befestigungsschrauben erst anziehen, wenn Fahrzeug auf eigenem Gewicht steht.
Kompatibilität
Achtung: Dieser 7/8" Außendurchmesser ist spezifisch für FRÜHE Modelle. Spätere Produktionsmodelle können andere Buchsenmaße haben. Immer die Originalbuchse kontrollieren oder das Federauge genau vermessen vor der Bestellung. Nicht austauschbar mit Buchsen für spätere Produktion ohne Anpassung.
Historischer Kontext
Während des WWII wurden Federbuchsen in verschiedenen Ausführungen produziert. Frühe Produktionsmodelle hatten teilweise spezifische Abmessungen, die später standardisiert wurden. Der 7/8" Außendurchmesser war üblich für bestimmte frühe LKW-Ausführungen.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Alle Dodge WC / M-serie | 1942, 1943, 1944, 1945, 1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |

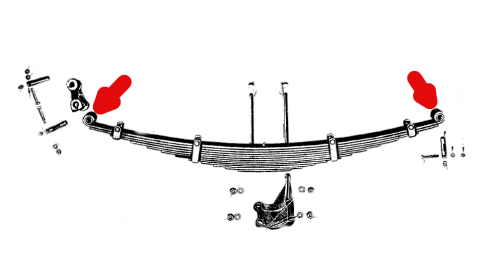

📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
