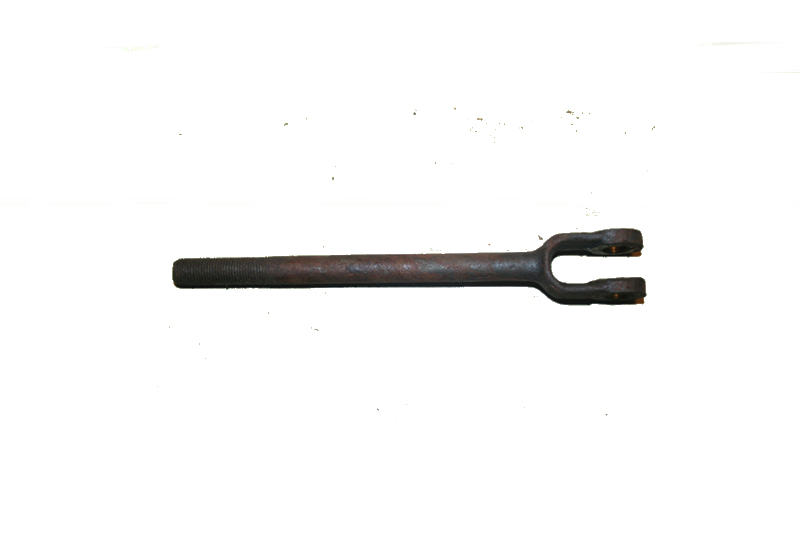

GABELKOPF ZWISCHEN HAUPTBREMSZYLINDER UND PEDAL
Gabel Hauptbremszylinder zu Bremspedal
Clevis/yoke für Bremssystem
Verbindungsstück zwischen der Schubstange des Hauptbremszylinders und dem Bremspedal. Diese Gabel (clevis oder yoke) bildet ein entscheidendes Glied im Bremssystem und sorgt für die mechanische Kopplung zwischen Pedalbewegung und Bremszylinder. Bei Verschleiß der Bohrungen entsteht Spiel, das zu schlechtem Bremsverhalten führt.
|
Funktion Verbindung Hauptzylinder-Pedal |
Typ Yoke mit clevis pin |
|
Anwendung Dodge WC-Serie Bremssystem |
Teilegruppe Group 12 Brakes |
Eigenschaften
- Wesentliches Bauteil für korrekte Bremsfunktion
- Ersetzt verschlissene Originalgabel
- Verhindert Spiel im Pedalsystem
- Vorgebohrte Löcher für clevis pin
- Stahlkonstruktion
★ Der Austausch dieses Bauteils ist erforderlich, wenn die Bohrungen ausgeschlagen sind — Spiel in der Gabel führt zu unkontrollierbarem und unsicherem Bremsen.
Montagehinweise
Die Gabel wird mit einem clevis pin und Splint am Bremspedal befestigt. Prüfen Sie vor der Montage, ob die Bohrungen nicht ausgeschlagen sind — auch eine neue Gabel ist nutzlos, wenn der clevis pin oder das Pedal verschlissen sind. Sorgen Sie für korrekte Einstellung der Schubstange nach der Montage, um Spiel zu vermeiden, ohne Vorspannung auf den Hauptbremszylinder auszuüben.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Alle Dodge WC / M-serie | 1942, 1943, 1944, 1945, 1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
