Felgenmutter für geteilte Felge
Felgenmutter für combat wheel
Combat wheel — 8 Stück pro Felge

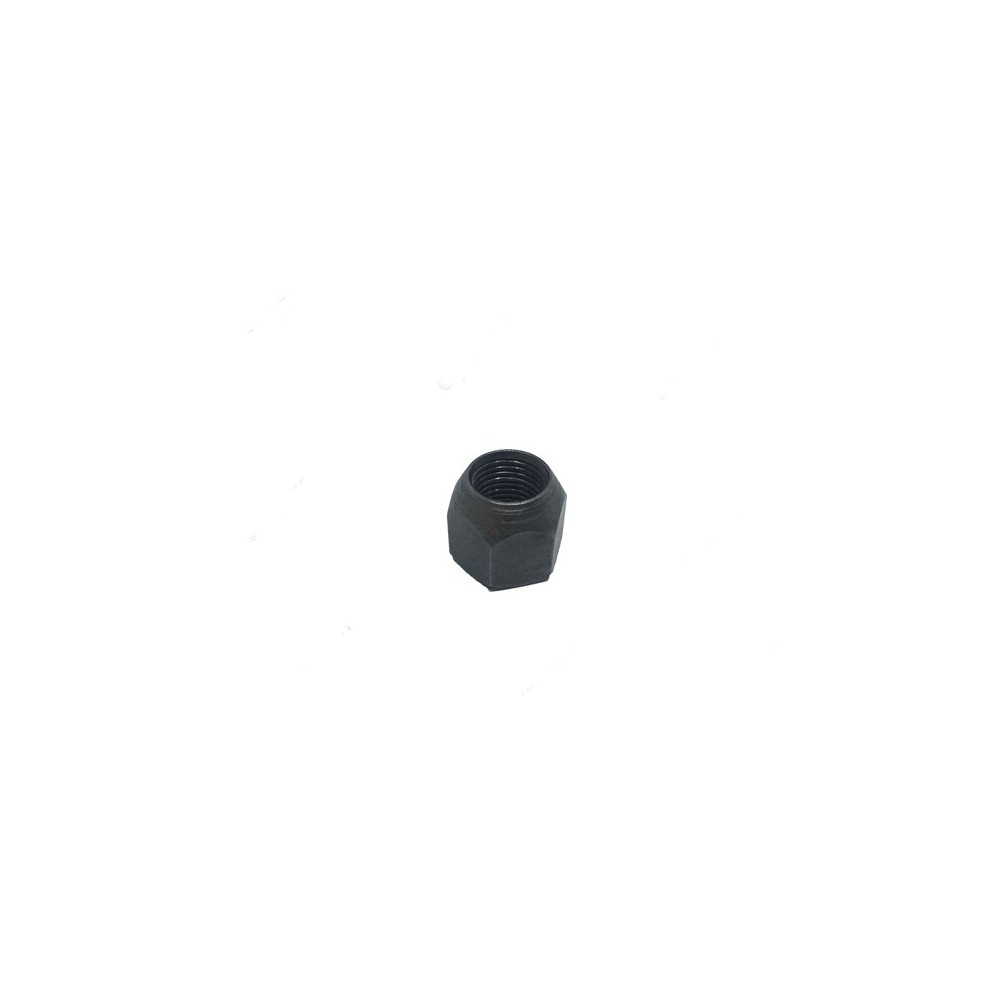

Sechskantmutter zur Befestigung der beiden Hälften der geteilten combat wheel Felge. Diese Felgenmuttern wurden ab Ende 1941 bei allen WWII-Jeeps mit split rim combat wheels verwendet und sind für eine sichere Montage der Felgenhälften unerlässlich.
|
Gewindegröße 1/2-20 NF-2 |
Schlüsselweite 3/4 Zoll (19 mm) |
|
Material Stahl |
Pro Felge 8 Stück |
Eigenschaften
- Gewindespezifikation: 1/2-20 NF (National Fine) - Klasse 2
- Originale Ordnance-Teilenummer: A-5471
- Schlüsselweite: 3/4 Zoll Sechskant (19 mm Nuss)
- Mutterhöhe: 9/16 Zoll (14,3 mm)
- Einzelverkauf — 8 Muttern pro combat wheel erforderlich
- Anziehdrehmoment: stufenweise aufbauen bis 65-70 ft-lb (88-95 Nm) über Kreuz
★ Reproduktion der originalen WWII-Felgenmutter für combat wheels. Achtung: moderne Reproduktionen sind oft verchromt statt mit der originalen Phosphatierung.
Anwendung
Für alle geteilten combat wheels 16 x 4,50 Zoll wie bei WWII 1/4-ton trucks ab Willys MB Seriennummer 120700 (Ende 1941) und allen Ford GPW Fahrzeugen verwendet. Auch eingesetzt bei Hotchkiss M201 und early M38.
Montagehinweise
Combat wheel Montage: beide Felgenhälften um den montierten Reifen und Schlauch legen, alle 8 Muttern handfest auf die durch die quadratischen Löcher ragenden Bolzen schrauben. Über Kreuz anziehen: zuerst alle Muttern auf 10 ft-lb (14 Nm), dann 25 ft-lb (34 Nm), anschließend 40 ft-lb (54 Nm), und mit 65-70 ft-lb (88-95 Nm) beenden. Muttern bei den Aussparungen in der Felge zuletzt anziehen. 3/4 Zoll Tiefschlüssel oder Ringschlüssel verwenden.
Kompatibilität
NICHT zu verwechseln mit den Radmuttern (lug nuts), mit denen die Felge an der Nabe befestigt wird — diese sind A-475/A-476 mit Rechts- und Linksgewinde. Diese GPW-5232 Mutter ist speziell für die Befestigung der beiden Hälften der combat wheel untereinander. Passt NUR auf 1/2-20 NF combat wheel Bolzen (A-5470). Moderne Felgenmuttern haben oft einen steileren Konus (60°) statt der originalen 45°.
Historischer Kontext
Die zweiteilige combat wheel wurde 1941 von Kelsey Hayes entwickelt, um Felgenwechsel im Feld zu vereinfachen und die Montage eines Beadlocks zu ermöglichen, sodass der Jeep mit beschädigten Reifen ohne Luftdruck noch 40+ Meilen fahren konnte.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
