Querträger hinten MB
Hinterer Querträger
Hinterer Rahmenträger

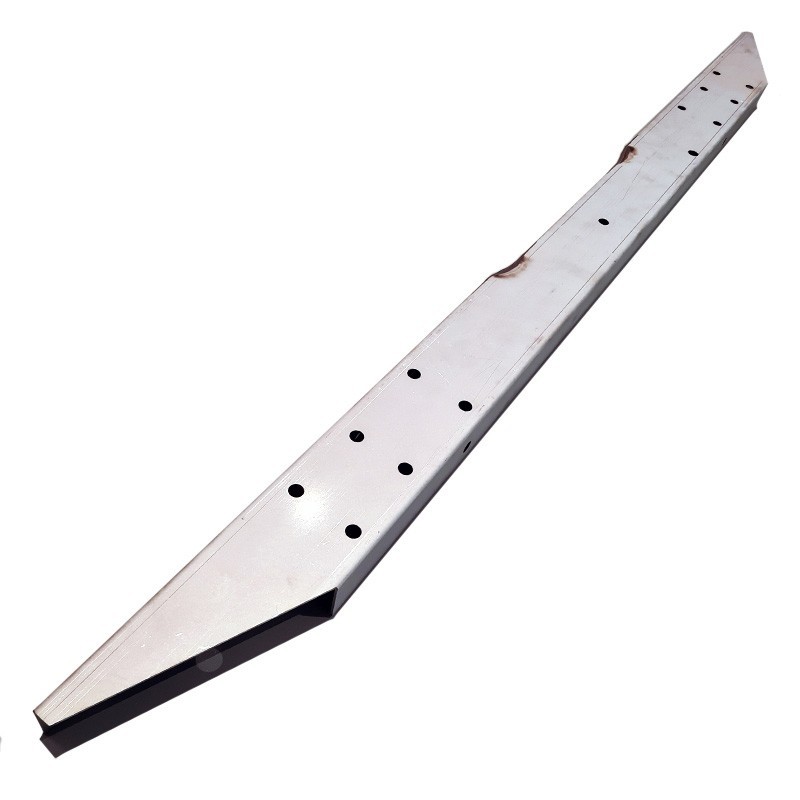

Reproduktion des hinteren Querträgers für den Fahrgestellrahmen. Dieses wesentliche Rahmenelement verbindet die beiden hinteren Rahmenträger und bildet die Befestigungsbasis für die hintere Stoßstange. Montiert mit Nieten und Schweißnähten nach ursprünglicher Spezifikation.
|
Material Stahl |
Verwendung Rahmen |
|
Fahrzeug Willys MB |
Montage Genietet und geschweißt |
Eigenschaften
- Reproduktion nach Originalspezifikation
- Verbindet die hinteren Rahmenträger
- Befestigungspunkte für hintere Stoßstange
- Montiert mit 4 Nieten
- Zusätzlich verstärkt durch Schweißnähte
★ Gefertigt nach ursprünglichen WWII-Spezifikationen für eine korrekte Fahrgestellrestaurierung.
Anwendung
Für Willys MB 1941-1945. Der Querträger wird am Ende der hinteren Rahmenhörner zwischen den Befestigungslöchern für die hintere Stoßstange montiert.
Montagehinweise
Die Befestigung erfolgt mit 4 Nieten (2 pro Seite) an 90-Grad-Laschen an den Rahmenhörnern. Zusätzlich verstärkt durch Schweißnähte an Ober- und Unterseite, wo der Querträger auf die Rahmenträger trifft. Bei frühen Rahmen (vor Mitte 1942) sind die Verstärkungsbleche an den Rahmenträgern anders ausgeführt als bei späten Rahmen.
Kompatibilität
Achtung: Es besteht ein geringfügiger Unterschied in der Ausführung zwischen Willys MB und Ford GPW Querträgern in der Ecke, wo das Metall nach unten abbiegt. Prüfen Sie, welche Ausführung Sie für eine korrekte Restaurierung benötigen. Es bestehen auch Unterschiede zwischen frühen und späten Rahmen in der Verstärkungskonstruktion auf Höhe der hinteren Federaufhängung.
Historischer Kontext
Der hintere Querträger bildete ein entscheidendes Strukturelement des WWII-Jeep-Fahrgestells und diente zudem als Befestigungspunkt für das optionale Bodenpodest für das Maschinengewehr.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : 03 SGI BODY FLOOR PARTS, 06 SGI FRAME PARTS
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
