Exzentrische Bremsbackenschrauben
WOA754
Exzentrische Bremsbacken-Stellschrauben
Für 9" Trommelbremsen
Exzentrische Stellschrauben für die Einstellung der Oberseite der Bremsbacken an 9" Trommelbremsen. Diese Schrauben ermöglichen eine präzise Einstellung der Bremsbacken für optimale Bremswirkung. Durch ihre exzentrische Bauweise können die Bremsbacken genau zur Trommel positioniert werden.
|
Material Stahl |
Anwendung 9" Trommelbremsen |
|
Benötigte Anzahl 2 pro Rad (8 pro Fahrzeug) |
Montage Bremsankerblech Oberseite |
Eigenschaften
- Exzentrisches Design für präzise Einstellung
- Für die Oberseite der Bremsbacken
- 2 Stück pro Rad erforderlich
- Ersatz für korrodierte Originalschrauben
- Geeignet für 9" Trommelbremsen
★ Verschlissene oder festgerostete Stellschrauben rechtzeitig ersetzen — korrekte Einstellung der Bremsen ist für sichere Bremswirkung unerlässlich.
Anwendung
Geeignet für Fahrzeuge mit 9" Trommelbremsen wie in der Produktkategorie aufgeführt: CJ-2A (1945-1949), CJ-3A (1948-1953), CJ-3B (1953-1964) und M38 (1950-1952).
Montagehinweise
Die exzentrischen Schrauben befinden sich an der Oberseite des Bremsankerbleches. Durch Drehen der Schraube wird die Bremsbacke nach innen oder außen gedrückt. Nach der Einstellung mit der zugehörigen Mutter und Sicherungsring festziehen. Regelmäßige Nachstellung ist erforderlich, wenn die Bremsbacken verschleißen.
Kompatibilität
Achtung: Diese Schrauben sind spezifisch für 9" Bremsen. Nicht geeignet für spätere 10" oder 11" Bremssysteme, die eine andere Einstellmethode verwenden (Sternrad-Stellschraube).
Historischer Kontext
Die exzentrischen Stellschrauben waren das Standard-Einstellsystem an frühen Willys und Jeep Trommelbremsen. Dieses System wurde in späteren Jahren durch den Sternrad-Stelltyp mit Gummistopfen ersetzt.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : BOLTS 12 BRAKES, BRAKES WHEEL CJ2A, BRAKES WHEEL 1 CJ3A, BRAKES WHEEL M38, BRAKES WHEEL 1 CJ3B
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 (early) | 1956, 1957, 1958, 1959 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Willys M38 | 1950, 1951, 1952 |
| CJ-Serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
📐 Schemata & technische Zeichnungen

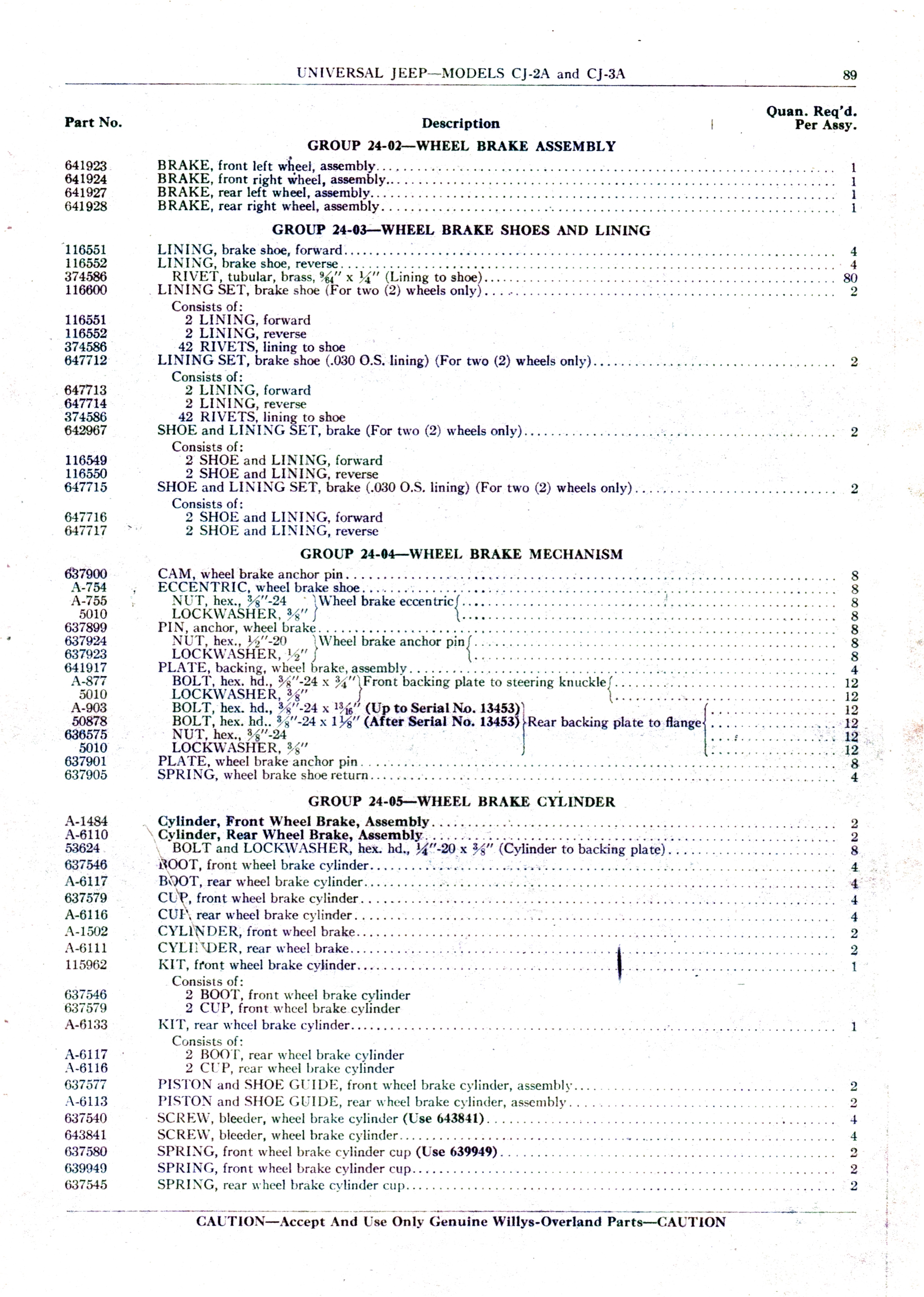

Aus dem originalen Technical Manual CJ2A_PL_1949 — Parts List — nur für Willys CJ-2A / CJ-3A (1949)
