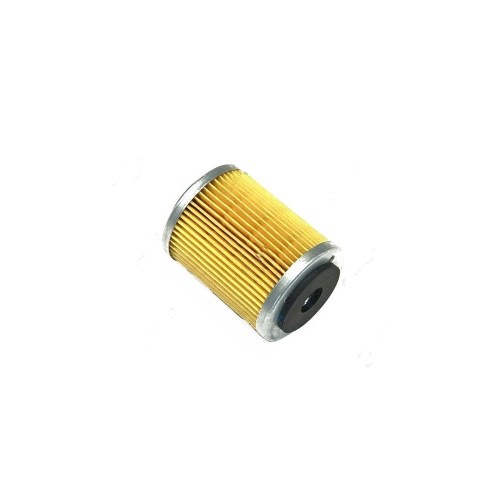

ELEMENT KRAFTSTOFFFILTER DODGE
Kraftstofffilter-Element Zenith-Typ
Ersatzelement für Scheibenfilter
Filterelement für den Zenith-Kraftstofffilter, wie er an der Spritzwand von Dodge WC-Serie Fahrzeugen montiert wurde. Dieser Scheibenfilter hält Verunreinigungen zurück, bevor der Kraftstoff den Vergaser erreicht.
|
Typ Zenith Scheibenfilter |
Ausführung Filterelement mit Endkappen |
|
Montage Im Filtergehäuse an der Spritzwand |
Wartung Regelmäßig in sauberem Kraftstoff reinigen |
Eigenschaften
- Ersatzelement für Zenith-Kraftstofffilter
- Passt in Standard-Zenith-Filtergehäuse mit Glasbecher
- Scheibenfilter-Konstruktion
- Mit Endkappen und Mittelachse
- Schützt Vergaser vor Verschmutzung
★ Wesentliches Bauteil für ein zuverlässiges Kraftstoffsystem. Das Filterelement kann in sauberem Kraftstoff gereinigt werden und ist somit wiederverwendbar.
Anwendung
Geeignet für Dodge WC-Serie Fahrzeuge, die mit Zenith-Kraftstofffilter an der Spritzwand ausgestattet sind. Dieser Filtertyp wurde bei frühen bis mittleren WC-Produktionsmodellen verwendet, bevor der Filter zum Tank verlegt wurde.
Montagehinweise
Das Filterelement wird mit der zentralen Schraubverbindung nach oben in das Zenith-Filtergehäuse eingesetzt. Eine Feder unter dem Element hält es an Ort und Stelle. Bei der Montage vorsichtig handhaben — die dünnen Achsen des Elements sind zerbrechlich. Reinigen Sie den Glasbecher und die Dichtung beim Austausch.
Kompatibilität
Passt in den Standard-Zenith-Kraftstofffilter, wie er an der Spritzwand montiert wurde. Nicht kompatibel mit späteren Modellen, bei denen der Filter in den Kraftstofftank integriert wurde. Verschiedene Ersatzlösungen (wie NAPA 3034) können passen, erfordern jedoch eine Anpassung des Flanschdurchmessers.
Historischer Kontext
Der Zenith-Typ Kraftstofffilter mit Scheibenelement war Standard bei WWII Dodge Militärfahrzeugen und wurde auch bei Diamond T und anderen schweren Fahrzeugen verwendet. Später wurden diese Filter durch Tank-integrierte Filter ersetzt.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC53 carryall | 1942, 1943, 1944 |
| Dodge WC54 ambulance | 1942, 1943, 1944 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC58 radio command car | 1942, 1943, 1944, 1945 |
| Dodge WC63 6x6 (winch) | 1943, 1944, 1945 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
