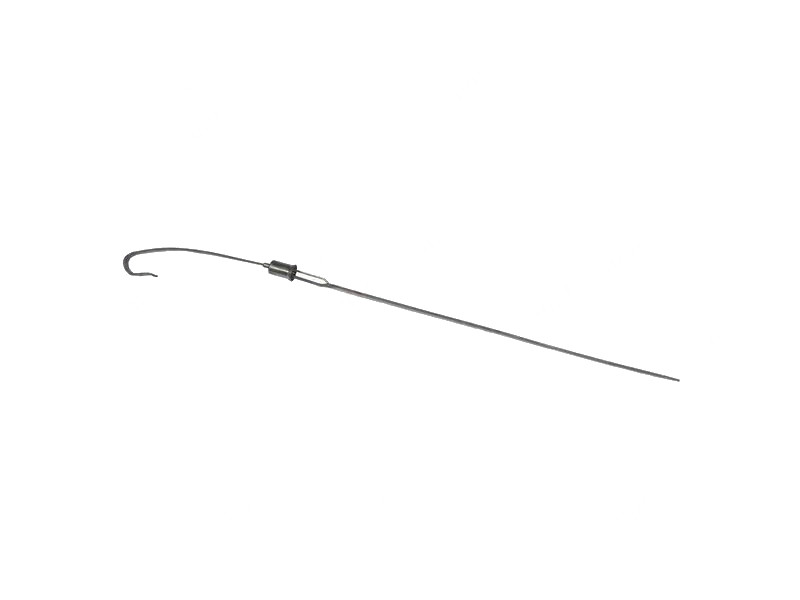

ÖLMESSSTAB MOTOR SPÄTE AUSFÜHRUNG (MIT ROHR)
Motoröl-Messstab Späte Ausführung
Mit Rohr — verschraubte Ausführung
Messstab mit Rohr für späte Dodge-Motoren, ausgeführt mit Gewindebefestigung. Diese spätere Konstruktion ersetzte die ursprünglichen eingepressten Rohre, die rissanfällig waren. Komplett mit Messstab und Rohr.
|
Material Stahl |
Ausführung Späte WWII — verschraubt |
|
Befestigung 1/4" NPT Gewinde |
Satzinhalt Messstab + Rohr |
Eigenschaften
- Späte Kriegsausführung mit verschraubtem Rohr
- Ersetzt eingepresste (press-in) Rohre
- 1/4" NPT Gewindebefestigung
- Komplett mit Messstab und Rohr
- Geeignet für Motorblock mit Gewinde
★ Späte WWII-Ausführung mit zuverlässiger verschraubter Rohrbefestigung, die die anfällige eingepresste Konstruktion ersetzt.
Anwendung
Für späte WWII Dodge-Motoren, die von eingepressten auf verschraubte Messstab-Rohre umstellten. Prüfung, ob der Motorblock einen Gewindeanschluss (1/4" NPT) hat, ist vor Bestellung erforderlich.
Montagehinweise
Das Rohr wird mit 1/4" NPT Gewinde in den Motorblock eingeschraubt. Stellen Sie sicher, dass das Gewinde im Block sauber und unbeschädigt ist. Verwenden Sie gegebenenfalls leichte Dichtung (keine übermäßige Menge), um Leckage zu vermeiden.
Kompatibilität
NUR für Motoren mit verschraubtem Anschluss (späte Ausführung). NICHT kompatibel mit frühen Motoren mit eingepressten (press-in) Rohren. Motorblock vor Bestellung prüfen.
Historischer Kontext
Gegen Ende des WWII wechselte Dodge von eingepressten Messstab-Rohren zu einer verschraubten Konstruktion, ähnlich dem späteren T245-Motor für den M37. Diese Änderung verringerte Rissprobleme und erleichterte die Wartung.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC53 carryall | 1942, 1943, 1944 |
| Dodge WC54 ambulance | 1942, 1943, 1944 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC58 radio command car | 1942, 1943, 1944, 1945 |
| Dodge WC63 6x6 (winch) | 1943, 1944, 1945 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
