INNERE PINTLE-VERSTÄRKUNGSPLATTE FÜR FORD GPW, WILLYS MB SLAT & MB

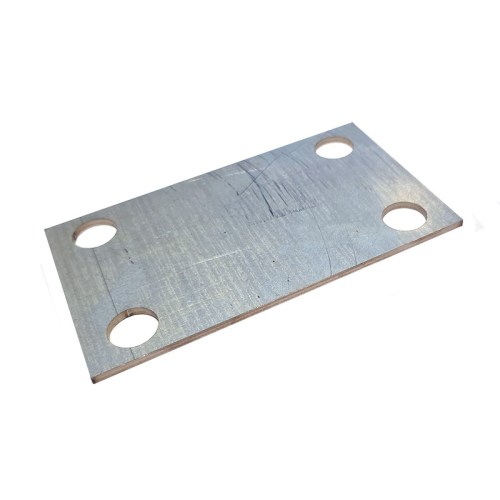

Innere Pintle-Verstärkungsplatte
Rahmenbefestigung für Pintle Hook
Diese innere Verstärkungsplatte verstärkt den Hinterrahmen im Bereich der Pintle Hook-Montage. Die Platte wird an der Innenseite des Rahmens montiert und arbeitet zusammen mit der äußeren Platte, um die Zugkräfte beim Abschleppen gleichmäßig über das Fahrgestell zu verteilen.
|
Material Stahl |
Verarbeitung Schwarz pulverbeschichtet oder grundiert |
|
Fahrzeug Ford GPW, Willys MB Slat & MB, M38, M38A1 |
Original-Teilenummer A552 |
Eigenschaften
- Verstärkungsplatte für innere Rahmenmontage des Pintle Hook
- Vorgebohrt für einfache Montage
- Verstärkt den Hinterrahmen bei Schleppbelastung
- Wird zusammen mit äußerer Platte (A534) montiert
- Unerlässlich für strukturelle Integrität bei Schlepparbeiten
★ Nachbildung nach Original-OEM-Spezifikationen für korrekte Passform und dauerhafte Leistung beim Abschleppen.
Anwendung
Ford GPW und Willys MB (alle Varianten einschließlich Slat Grille), sowie M38 und M38A1. Befestigung an der Innenseite des Hinterrahmens im Bereich der Pintle Hook-Montage.
Montagehinweise
Die innere Platte wird gleichzeitig mit der äußeren Verstärkungsplatte (A534) montiert. Der Pintle Hook wird durch beide Platten mittels des Pintle-Bolzens befestigt. Überprüfen Sie, ob alle Befestigungslöcher korrekt ausgerichtet sind, bevor Sie endgültig festziehen. Die Montage erfolgt mit Original-Rahmenbefestigungsschrauben.
Kompatibilität
Passt auf Ford GPW, Willys MB (sowohl Slat Grille als auch Standard-MB), M38 und M38A1. Die Pintle-Verstärkungsplatten von WW2-Jeeps (MB/GPW) und späteren Militärjeeps (M38/M38A1) verwendeten dasselbe Montagemuster. Wird immer in Kombination mit der äußeren Platte (A534) verwendet.
Historischer Kontext
Die Pintle Hook-Verstärkungsplatten wurden an WW2-Jeeps angebracht, um das leichte Fahrgestell bei Schlepparbeiten zu verstärken. Ab Fahrgestell MB 158.372 wurden Sicherheitsketten-Ösenbolzen zur Pintle-Konfiguration hinzugefügt.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
