Kreuzgelenk Winde/Zapfwelle
Kreuzgelenk Winde/Nebenabtrieb
Kardangelenk für PTO-Antriebswelle

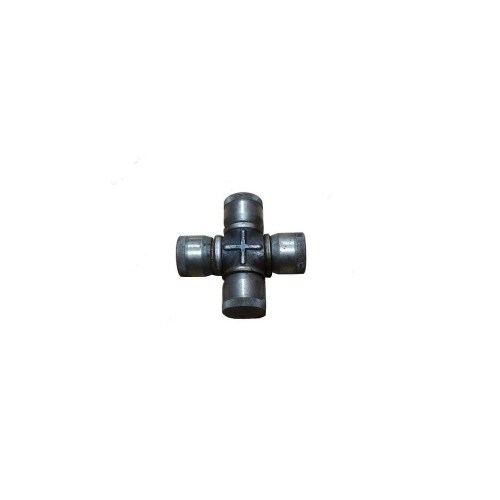

Kreuzgelenk (universal joint) für die Antriebswelle zwischen Zapfwelle (PTO) und Frontwindenkopf. Dieses Gelenk sorgt für die Kraftübertragung vom Getriebe zum Windenmotor und gleicht Winkelabweichungen in der Antriebslinie aus. Wesentliches Bauteil für das korrekte Funktionieren des PTO-Windensystems.
|
Anwendung PTO-lier aandrijfas |
Typ Universele kruiskoppeling |
|
Ausführung Compleet met lagers |
Benötigte Anzahl 2 stuks per voertuig |
Eigenschaften
- Kreuzgelenk für PTO-Antriebswelle zur Frontwinde
- Ersatzteil für verschlissene oder beschädigte Gelenke
- Komplettpaket mit Kreuzstück und Lagerdeckeln
- Geeignet für runde Antriebswelle (Originalausführung)
- Ersatznummer CC996426
★ Achtung: Pro Fahrzeug werden 2 Kreuzgelenke für eine vollständige PTO-Antriebswelle benötigt. Prüfen Sie den Zustand beider Gelenke bei Überholung der Antriebslinie.
Anwendung
Geeignet für Dodge WC-Serie Fahrzeuge mit Frontwinde und Zapfwelle (PTO). Die Kreuzgelenke befinden sich in der Antriebswelle, die vom PTO-Ausgang am Getriebe zum Schneckengetriebe-Eingang der Frontwinde verläuft.
Montagehinweise
Beim Austausch: Kontrollieren Sie, dass die Lagerdeckel korrekt platziert sind und die Sicherungsclips vollständig verriegelt. Schmieren Sie das Gelenk über die Schmiernippel mit Fahrgestellfett. Überprüfen Sie die Phasierung beider Gelenke auf der Welle — diese müssen in derselben Ebene stehen, um Vibrationen zu vermeiden. Ersetzen Sie bei Überholung immer beide Gelenke gleichzeitig.
Kompatibilität
Passt auf originale runde PTO-Antriebswelle. Nicht kompatibel mit späteren hexagonalen (Sechskant-)Wellen. Geeignet sowohl für frühe WC 1/2-ton Modelle (mit Braden MU Winde) als auch spätere 3/4-ton und 6x6 Modelle (mit Braden MU2 Winde). Kontrollieren Sie den Zustand der zugehörigen Gabeln (yokes) — verschlissene Gabeln können nicht mit neuen Gelenken kombiniert werden.
Historischer Kontext
Die PTO-angetriebene Frontwinde war ein wichtiges Merkmal der Dodge WC-Serie Lastwagen, anfänglich mit 10.000 lbs Kapazität bei den frühen 1/2-ton Modellen und später 5.000-7.500 lbs bei den 3/4-ton Ausführungen. Die Kreuzgelenke in der Antriebswelle waren kritische Komponenten, die schwere Belastung bei Windeneinsätzen im Gelände widerstehen mussten.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
