Woodruff-Keil Anlasserwelle
Woodruff-Keil Anlasserwelle
Zur Befestigung des Bendix-Antriebs
Essentieller Woodruff-Keil zur Befestigung des Bendix-Antriebs auf der Anlasserwelle. Dieser halbmondförmige Passkeil passt in die Nut der Motorwelle und verhindert unerwünschtes Drehen des Antriebs.
|
Material Stahl |
Anwendung Anlasserwelle |
|
Fahrzeug Willys MB, Ford GPW, CJ-2A, CJ-3A, CJ-3B |
System 6 Volt und 12 Volt Anlasser |
Eigenschaften
- Halbmondförmige Konstruktion für präzise Passung
- Sichert Bendix-Antrieb auf der Anlasserwelle
- Verhindert Lösen während des Betriebs
- Anwendbar auf 6V und 12V Anlasser
- Kleines aber kritisches Teil bei Anlasser-Revision
★ Dieser Woodruff-Keil ist unverzichtbar bei Revision oder Reparatur des Anlassers. Ein Austausch wird empfohlen, wenn der Keil Anzeichen von Verschleiß oder Beschädigung aufweist.
Anwendung
Verwendet an Anlassern von Willys MB (1941-1945), Ford GPW (1941-1945), CJ-2A (1945-1949), CJ-3A (1949-1953) und CJ-3B (1953-1964). Passt auf diverse 6 Volt Original-Anlasser (u.a. MZ-4113, MZ-4137, MZ-4162) und 12 Volt Umrüstungs-Anlasser.
Montagehinweise
Schieben Sie den Woodruff-Keil in die Nut der Anlasserwelle, bevor der Bendix-Antrieb montiert wird. Stellen Sie sicher, dass der Keil vollständig im Schlitz sitzt und nicht hervorsteht. Prüfen Sie nach der Montage, ob sich der Bendix-Antrieb frei bewegen kann, aber nicht auf der Welle drehen kann.
Kompatibilität
Achtung: Prüfen Sie stets, ob die Abmessungen mit der Nut in Ihrer Anlasserwelle übereinstimmen. Bei der Revision eines Anlassers wird empfohlen, immer einen neuen Keil zu montieren, auch wenn der alte noch in gutem Zustand erscheint. Geeignet für originale Auto-Lite Anlasser und die meisten Nachkriegsalternativen.
Historischer Kontext
Der Woodruff-Keil ist nach dem Erfinder Robert Woodruff benannt und wurde standardmäßig in WWII Militärfahrzeugen für Wellenbefestigungen eingesetzt, bei denen Rotation verhindert werden muss, aber axiale Bewegung (wie beim Bendix-Antrieb) möglich bleiben muss.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |

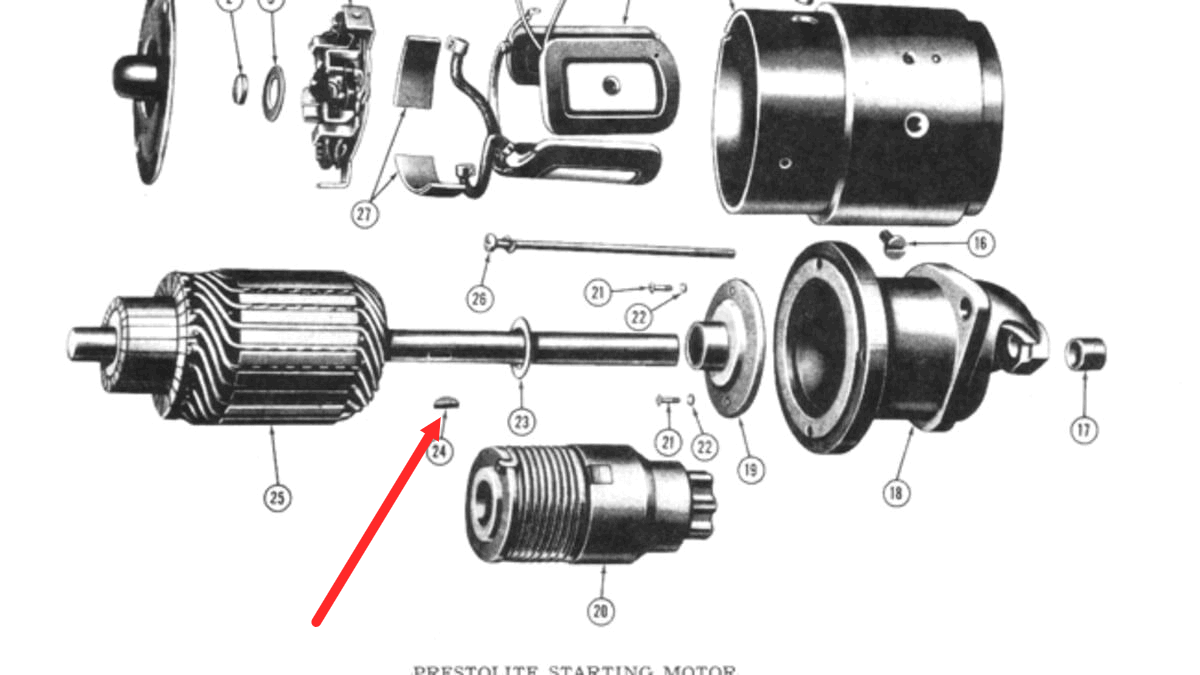

📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
