Kupplungsbetätigungshebel
WO630112
Kupplungsbetätigungshebel
Stahlreproduktion
Kupplungsbetätigungshebel (clutch release lever) für die Kupplungsbetätigung. Diese Stahlreproduktion überträgt die Bewegung des Kupplungszugs oder der Kupplungsstange auf den Druckring, wodurch die Kupplung beim Schalten ein- und ausgekuppelt wird.
|
Material Stahl |
Ausführung Reproduktion |
|
Artikelnummer WO630112 |
Funktion Betätigungshebel Kupplungssystem |
Eigenschaften
- Stahlkonstruktion für lange Lebensdauer
- Reproduktion nach Originalspezifikationen
- Wesentliches Bauteil der Kupplungsbetätigung
- Passt für seilbetätigte Kupplungen
- Dreht um den ball stud im Kupplungsgehäuse
★ Qualitätsreproduktion nach originalen militärischen Spezifikationen gefertigt. Ersetzt verschlissene oder beschädigte Hebel.
Montagehinweise
Der Hebel dreht sich um einen ball stud, der im Kupplungsgehäuse montiert ist. Prüfen Sie den ball stud und die zugehörigen Gummidichtungen auf Verschleiß. Der Hebel muss ohne übermäßiges Spiel leichtgängig schwenken. Schmieren Sie die Drehpunkte bei der Montage leicht.
Kompatibilität
Dieser Hebel ist für Fahrzeuge mit seilbetätigter Kupplung geeignet. Prüfen Sie, welche Art der Kupplungsbetätigung (Seil oder Stange) an Ihrem Fahrzeug montiert ist — es gibt unterschiedliche Ausführungen für seil- und stangenbetätigte Systeme.
Historischer Kontext
Der Kupplungshebel war ein entscheidendes Bauteil des handgeschalteten Getriebesystems bei WWII-Jeeps und frühen Nachkriegsmodellen. Die robuste Konstruktion mit ball-stud-Befestigung blieb bis Anfang der 1970er Jahre im Einsatz.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : GROUP 02 - CLUTCH-CJ2A, GROUP 02 - CLUTCH CJ3A, GROUP 02 - CLUTCH - M38, GROUP 02 - Clutch CJ3B
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Willys M38 | 1950, 1951, 1952 |
| Willys M38A1 | 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971 |
| CJ-Serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
| Jeep CJ-3B | 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |

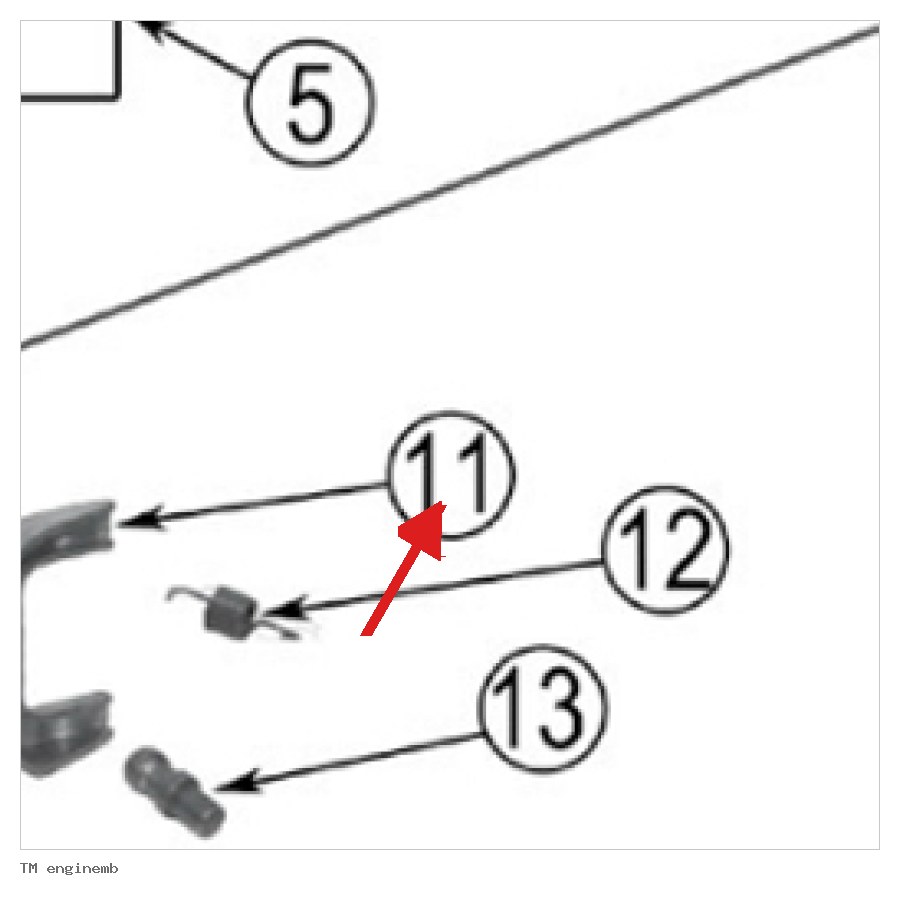

📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual CJ2A_PL_1949 — Parts List — nur für Willys CJ-2A / CJ-3A (1949)
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
