SICHERUNGSMUTTER PLEUELDECKEL SCHRAUBE 3/8
WO107823

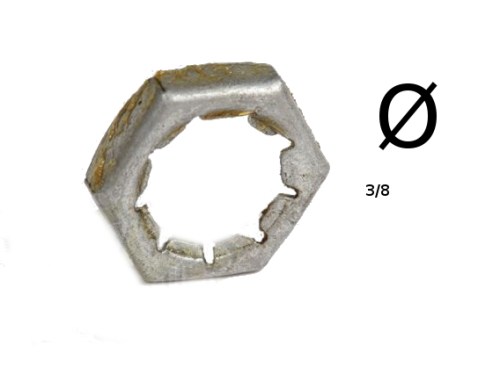

Sicherungsmutter Pleuelschraube 3/8"
Selbstsichernde Mutter für Pleuel
Selbstsichernde Sicherungsmutter für die Befestigung des Pleueldeckels an der Kurbelwelle. Diese Sicherungsmutter verhindert, dass sich die Verbindung durch Vibrationen löst und gewährleistet das richtige Drehmoment während des Motorbetriebs.
|
Gewinde 3/8"-24 |
Typ Zelfborgende borgmoer |
|
Anwendung Drijfstangkop bevestiging |
Menge pro Motor 8 stuks benodigd |
Eigenschaften
- Selbstsichernde Ausführung für vibrationsfeste Befestigung
- Geeignet für 3/8"-24 Pleuelschrauben
- Verhindert Loslösen des Pleueldeckels
- Wesentliches Bauteil bei Motorüberholung
- Stahlausführung
★ Diese Sicherungsmutter ist ein kritisches Sicherheitsbauteil im Motor. Die selbstsichernde Wirkung garantiert, dass der Pleueldeckel korrekt befestigt bleibt, auch unter den extremen Belastungen des Motorbetriebs.
⚠ Wichtig
- Verwenden Sie bei Motorüberholung immer neue Sicherungsmuttern - Wiederverwendung kann zu Loslösen und schweren Motorschäden führen
- Prüfen Sie die richtige Schraubengröße (3/8" oder 7/16") für Ihren Motor vor der Bestellung
- Ziehen Sie gemäß vorgeschriebener Drehmomentspezifikation an (35-45 ft-lbs)
- Eine lockere Pleuelmutter kann dazu führen, dass sich die Schraube herausarbeitet mit katastrophalen Motorschäden als Folge
Montagehinweise
Ziehen Sie die Sicherungsmutter gemäß der vorgeschriebenen Drehmomentspezifikation von 35-45 ft-lbs (48-61 Nm) an. Verwenden Sie bei Motorüberholung immer neue Sicherungsmuttern. Prüfen Sie, dass die Mutter vollständig auf das Gewinde greift.
Kompatibilität
Achtung: diese 3/8"-24 Sicherungsmutter passt auf Pleuelschrauben späterer 134ci Motoren mit Zahnradantrieb. Frühe kettengetriebene Motoren verwenden 7/16"-20 Schrauben und Muttern. Prüfen Sie, welchen Motortyp Sie haben, bevor Sie bestellen.
Historischer Kontext
Das Pleuel verbindet den Kolben mit der Kurbelwelle und ist eine der am stärksten belasteten Komponenten im Motor. Die selbstsichernde Mutter wurde entwickelt, um ein Loslösen unter den extremen Bedingungen des Militärdienstes zu verhindern.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : Pleuelstangen & Zubehör Willys MB Ford GPW M201
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Willys M38 | 1950, 1951, 1952 |
| Willys M38A1 | 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971 |
| CJ-Serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
| Jeep CJ-3B | 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |

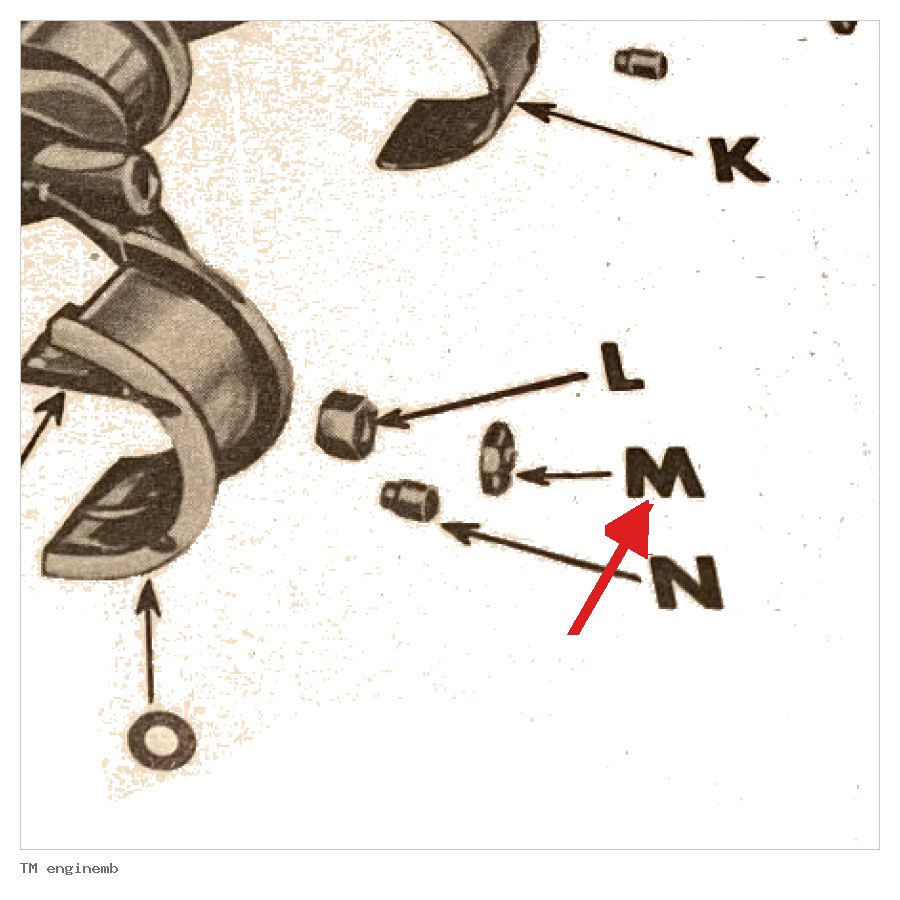

📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
