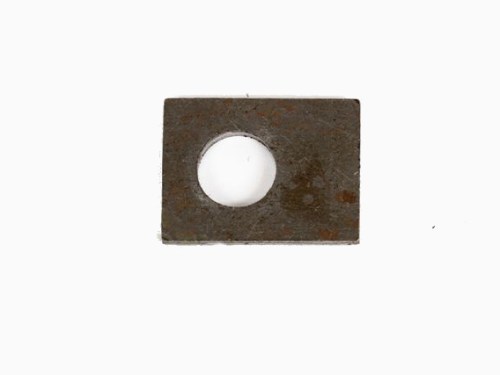

Zwischenwellen-Sicherungsplatte
WOA1001
Sicherungsplatte Zwischenwelle Transfer Case
Für Dana 18 Transfer Case
Unverzichtbare Sicherungsplatte, die die Zwischenwelle (intermediate shaft) im Transfer Case in Position hält. Diese Platte wird mit einer einzigen Schraube an der Rückseite des Transfer Case befestigt und verhindert, dass die Zwischenwelle aus ihrer Position rutscht. Unverzichtbares Teil bei jeder Transfer Case Revision oder Demontage.
|
Anwendung Dana 18 Transfer Case |
Montage Rückseite Transfer Case |
|
Funktion Sicherung Zwischenwelle |
Auch passend Dana 20 Transfer Case |
Eigenschaften
- Befestigt die intermediate shaft im Transfer Case
- Angebracht an der Rückseite des Gehäuses
- Mit Nut für korrekte Positionierung
- Erforderlich bei Demontage und Revision
- Auch anwendbar auf Dana 20
★ Die Zwischenwelle hat eine Nut am Ende, in die diese Sicherungsplatte passt. Bei der Montage muss die Nut korrekt positioniert werden, um die Platte befestigen zu können — ein entscheidender Schritt bei der Revision.
Anwendung
Diese Sicherungsplatte passt auf alle Dana 18 Transfer Cases, wie sie in den in den Produktkategorien genannten Fahrzeugen montiert sind. Auch anwendbar auf Dana 20 Transfer Cases (Modelle 1963-1979).
Montagehinweise
Die Zwischenwelle muss zunächst korrekt positioniert werden, sodass die Nut am hinteren Ende der Welle mit dem Befestigungsloch im Gehäuse fluchtet. Verwenden Sie bei der Montage einen Kupfer- oder Messingdorn zum Einschlagen der Welle — niemals Stahl, dies beschädigt die Welle. Die Sicherungsplatte greift in die Nut und wird mit einer Schraube verriegelt.
Kompatibilität
Geeignet für alle drei Generationen Dana 18: 3/4" Zwischenwelle (1941-1946 MB/GPW), 1-1/8" Zwischenwelle (1946-1953) und 1-1/4" Zwischenwelle (1953-1971). Achtung: Die Welle selbst unterscheidet sich je nach Generation, aber die Sicherungsplatte ist universell. Auch kompatibel mit Dana 20 Transfer Case.
Historischer Kontext
Das Dana 18 Transfer Case war der Standard-Vierradantrieb in militärischen und zivilen Jeeps von 1941 bis Anfang der 1970er Jahre. Die Zwischenwellen-Konstruktion mit Sicherungsplatte blieb durch alle Generationen unverändert und wurde auch beim Nachfolger Dana 20 übernommen.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
