REFLEKTOR OVAL TYP ROT
WOA1306HR

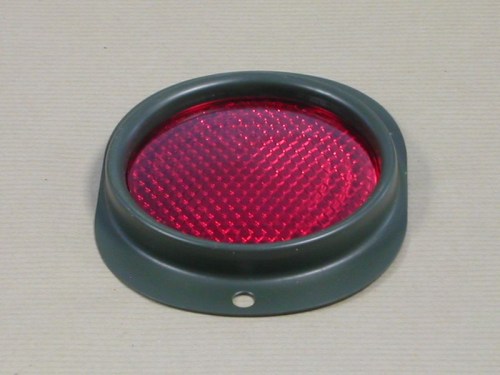

Reflektor oval rot
Original Ordnance Teilenummer WO-A-1306
Roter ovaler Reflektor nach ursprünglichen militärischen Spezifikationen. Dieses passive Reflexionselement verbessert die Sichtbarkeit des Fahrzeugs bei Dunkelheit und entspricht den Ordnance-Normen gemäß SNL G-503.
|
Typ Oval, rot |
Befestigungsabstand 101,6 mm (4 Zoll) Mitte-zu-Mitte |
|
Originalteile WO-A-1306 (Willys) / FM-GPW-13380-A (Ford) |
Position Kotflügel und Heckkarosserie |
Eigenschaften
- Original Willys Teilenummer: WO-A-1306
- Original Ford Teilenummer: FM-GPW-13380-A / FM-GPW-1103010 / FM-GPW-1160016
- Government Group: 2203A (Reflectors) und 220312 gemäß SNL G-503
- Befestigungslöcher mit 101,6 mm (4 Zoll) Mitte-zu-Mitte Abstand
- Passive Lichtreflexion gemäß militärischen Spezifikationen
★ Reproduktion nach ursprünglichen Ordnance-Spezifikationen für WWII Militärfahrzeuge.
Anwendung
Reflektor zur Montage an Kotflügeln und Heckkarosserie. Gemäß SNL G-503 Ersatzteilliste: verwendet sowohl am Willys MB als auch am Ford GPW (siehe Figure A item 1 und Figure B item J). Die ovale Ausführung wurde hauptsächlich ab Ende 1942 / Anfang 1943 eingesetzt.
Montagehinweise
Befestigung mit zwei Schrauben im Abstand von 101,6 mm (4 Zoll) Mitte-zu-Mitte. Montagelöcher an Kotflügeln sind vertikal (12 und 6 Uhr Position); an der Heckplatte können die Löcher variieren (10-4 Uhr oder 2-8 Uhr Position je nach linker oder rechter Seite). Befestigungsmaterial und Haltering inklusive.
Kompatibilität
Ovale Reflektoren wurden an späten WWII-Jeeps (Ende 1942 und später) neben der früheren runden Ausführung mit Corcoran Brown oder Stimsonite-Linse verwendet. Beide Typen (rund und oval) kamen 1942-1943 während der Übergangsperiode nebeneinander vor. Für frühe Ford GPW (vor Ende 1942) sind runde Reflektoren mit 'F'-Schriftzug historisch korrekter.
Historischer Kontext
Der ovale rote Reflektor war Teil der Standard-Beleuchtungs- und Signalausrüstung am Willys MB und Ford GPW ¼-ton 4x4 Command Reconnaissance Truck. Erfasst in SNL G-503 Government Group 2203A (Miscellaneous Body Chassis and Accessory Group – Reflectors).
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB | 1942, 1943, 1944, 1945 |
