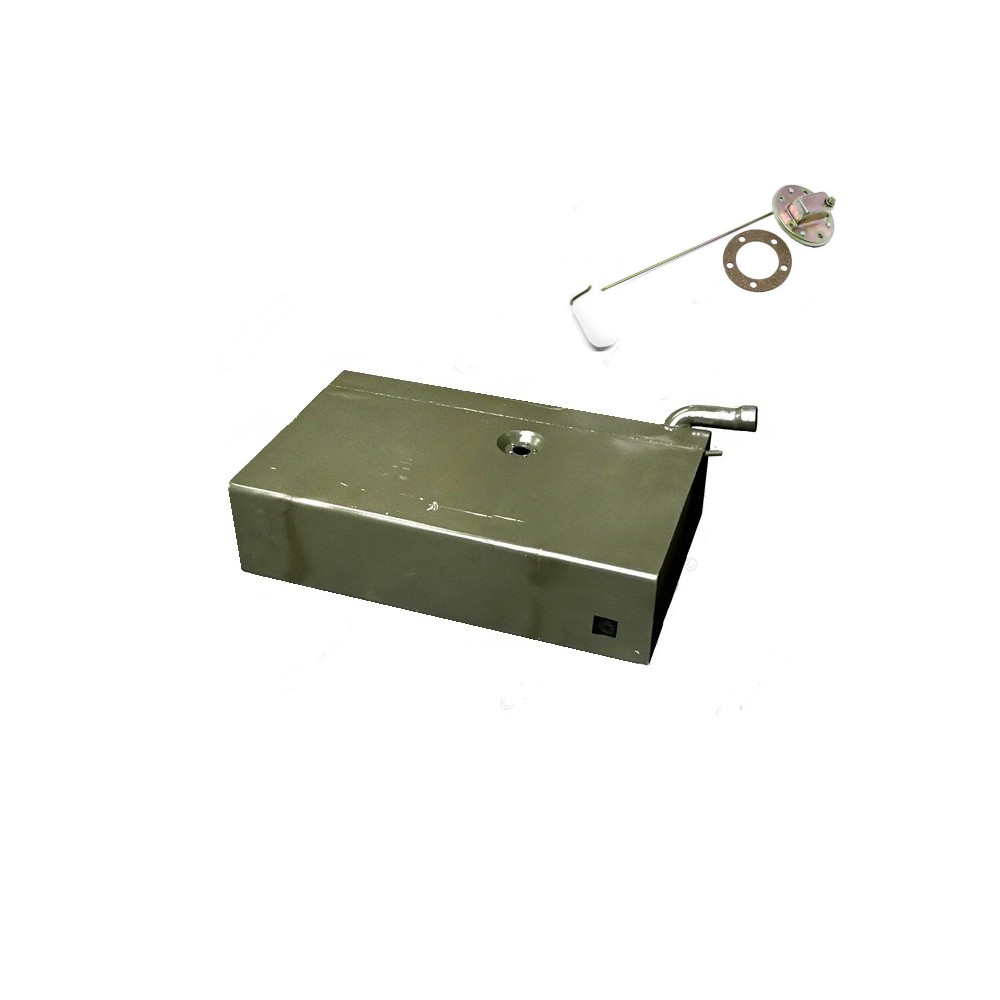

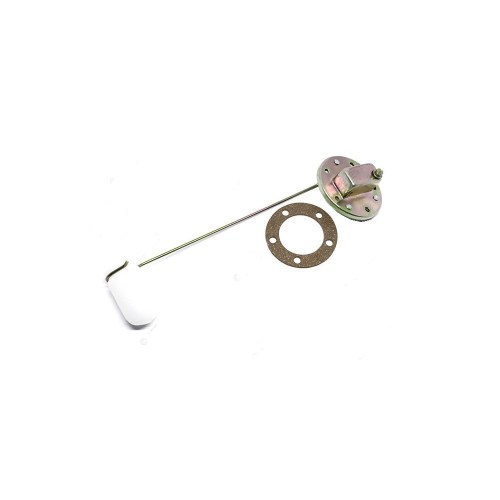

Kraftstoffstandgeber Tank Dodge
Kraftstoffstandgeber Tank
Variabler Widerstand 0-130 Ohm
Kraftstoffstandgeber für die Montage im Kraftstofftank. Funktioniert als variabler Widerstand, der die Schwimmerposition in ein elektrisches Signal für die Kraftstoffanzeige am Armaturenbrett umwandelt. Wesentliches Bauteil für das korrekte Funktionieren des 6V-Kraftstoffanzeigesystems.
|
Anwendung Kraftstofftank |
Spannung 6 Volt |
|
Typ Variabler Widerstand |
Funktion Kraftstoffstandmessung |
Eigenschaften
- Variabler Widerstand für Kraftstoffstandmessung
- Geeignet für 6V-Elektriksystem
- Montage im Kraftstofftank über Schwimmermechanismus
- Funktioniert mit originaler 6V-Kraftstoffanzeige
- Korrekte Masseverbindung zum Chassis für einwandfreie Funktion erforderlich
★ Ersatz-Kraftstoffstandgeber für Militärfahrzeuge aus der WW2-Periode. Sorgt für präzise Anzeige des Kraftstoffstands am Armaturenbrett.
Montagehinweise
Der Geber funktioniert als variabler Widerstand zwischen der Kraftstoffanzeige und Masse. Korrekte Masseverbindung sowohl des Gebers als auch der Kraftstoffanzeige ist unerlässlich — ohne gute Masse zeigt das System fehlerhafte Werte an (immer voll oder immer leer). Bei Verwendung von Gummitankmontage: ein zusätzliches Massekabel vom Gebergehäuse zum Fahrgestell installieren.
Kompatibilität
Der Widerstandswert des Gebers muss mit der Kraftstoffanzeige übereinstimmen. Originale WW2-Dodge-Systeme verwendeten üblicherweise 130 Ohm (leer) bis 0 Ohm (voll). Nicht mit Gebern oder Anzeigen anderer Hersteller mischen, ohne Widerstandswerte zu prüfen — dies führt zu falschen Anzeigen.
Historischer Kontext
Während des WW2 verwendeten Militärfahrzeuge einfache, aber zuverlässige Kraftstoffstandregistrierung über schwimmeraktivierte variable Widerstände. Das 6V-System erforderte oft einen spannungsreduzierenden Widerstand zwischen Sicherungsautomat und Anzeige, um stabile Messungen zu gewährleisten.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC53 carryall | 1942, 1943, 1944 |
| Dodge WC54 ambulance | 1942, 1943, 1944 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC58 radio command car | 1942, 1943, 1944, 1945 |
| Dodge WC63 6x6 (winch) | 1943, 1944, 1945 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
