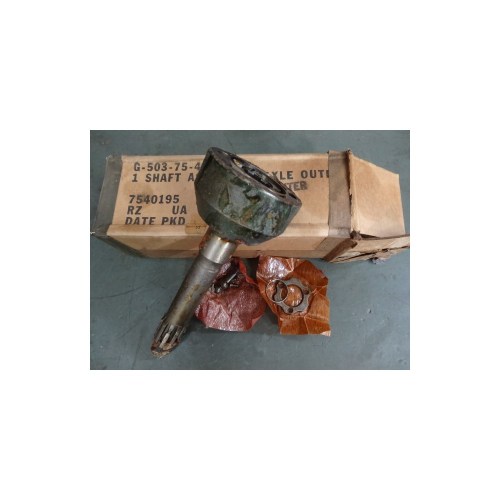

ACHSWELLENBAUSATZ VORDERACHSE RZEPPA
Vorderachswellen-Baugruppe Rzeppa-Typ
Constant velocity (CV) Antriebswelle
Rzeppa Vorderachswellen-Baugruppe für den Vorderradantrieb. Dieser Typ constant velocity (CV) Antriebswelle wurde während des WWII hauptsächlich von Ford bei GPW Jeeps eingesetzt und wurde auch bei späteren Modellen verwendet. Das Rzeppa ist ein kugelgelagertes CV-Gelenk mit inneren und äußeren Wellenkomponenten.
|
Gelenktyp Rzeppa constant velocity (CV) |
Konstruktion Kugelgelagersystem mit Käfig |
|
Anwendung Vorderachswelle mit Dana 25 (10 spline) |
Fahrzeug Siehe Produktkategorie |
Eigenschaften
- Rzeppa constant velocity Gelenk mit kugelgelagertem System
- Enthält lange und kurze Wellenabschnitte mit CV-Gelenk
- Erfordert pilot pin für korrekten Betrieb (early type)
- Sorgt für geschmeidige Kraftübertragung im Winkel
- Geeignete Schmierung mit Universalfett oder dünnerem Flüssigschmiermittel erforderlich
★ Das Rzeppa war ein technisch fortschrittliches constant velocity Gelenk, das während des WWII hauptsächlich von Ford eingesetzt wurde. Das kugelgelagerte System sorgt für eine konstante Geschwindigkeitsübertragung unabhängig vom Lenkwinkel.
Anwendung
Rzeppa Vorderachswellen-Baugruppen wurden während des WWII hauptsächlich in Ford GPW Jeeps verwendet. Auch bei späteren Modellen mit Dana 25 Vorderachsen (10 spline) eingesetzt. Es existieren early und late Ausführungen: early type mit Mutter und pilot pin, late type (ab CJ-3A/M38) mit snap ring ohne pilot. Komponenten sind nicht austauschbar zwischen early und late Versionen.
Montagehinweise
Achtung: early Rzeppa (mit Mutter) erfordert den pilot pin für korrekten Betrieb - ohne pilot wird das Gelenk unregelmäßig. Bei Montage gründlich schmieren mit Universalfett oder dünnerem Schmiermittel geeignet für CV-Gelenke. Bei Demontage prüfen, ob pilot pin nicht gebrochen ist - eine häufige Ursache für klickendes Geräusch bei scharfen Kurven. Korrekte thrust washer (WO-A-780) für Rzeppa-Typ verwenden.
Kompatibilität
Drei verschiedene CV-Gelenktypen wurden während des WWII verwendet: Rzeppa (hauptsächlich Ford), Bendix (hauptsächlich Willys) und Tracta (gelegentlich). Diese sind NICHT untereinander austauschbar ohne entsprechende Anpassungen im knuckle (andere bushing/seal Konfiguration). Late Rzeppa (CJ-3A/M38 und später) hat andere Komponenten als early WWII-Typ - 100% nicht austauschbar.
Historischer Kontext
Das Rzeppa wurde 1926 von Alfred H. Rzeppa erfunden und war eines der ersten erfolgreichen constant velocity Gelenke. Die kugelgelagerte Konstruktion war technisch überlegen gegenüber einfachen Kardankreuzgelenken und wurde während des WWII hauptsächlich von Ford bei ihrer GPW-Produktion eingesetzt.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — nur für Willys MB / Ford GPW (¼-Tonner 4×4)
