FEDER WINDE BREMSBACKE GLIED DODGE

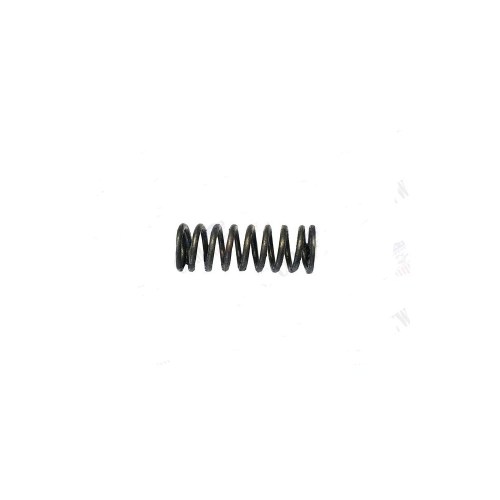

Winden-Bremsbacken-Verbindungsfeder
Für Braden MU und MU-2 Winde
Kleine, aber wesentliche Feder für die Bremsbacken-Verbindung der Seiltrommel der Braden-Winde. Dieses Bauteil gewährleistet die korrekte Funktion des automatischen Bremssystems der Winde, das die Seiltrommel gegen Rückwärtsdrehung schützt, wenn die Winde nicht unter Spannung steht.
|
Anwendung Braden MU und MU-2 Winde |
Teilenummer CC926780 |
|
Typ Bremsbacken-Verbindungsfeder |
Funktion Seiltrommelbremsen-Betätigung |
Eigenschaften
- Original-Teilenummer CC926780
- Geeignet für Braden MU und MU-2 Winden-Typen
- Bestandteil des automatischen Bremssystems
- Unerlässlich für sicheren Windenbetrieb
- Qualitätsreproduktion nach Originalspezifikationen
★ Kleine Feder mit großer Funktion — unentbehrlich für ein korrekt funktionierendes Winden-Bremssystem an WWII Dodge-Fahrzeugen.
Anwendung
Diese Feder ist spezifisch für die Braden MU und MU-2 Winden, die ab WWII auf Dodge 3/4-Tonnen WC-Serie Fahrzeugen (1942-1945) und späteren M37/M43-Serie Trucks (1951-1968) montiert wurden. Die Winde wurde über die Zapfwelle (PTO) angetrieben und verfügte über einen automatischen Bandbremsmechanismus, um die Seiltrommel in Position zu halten.
Montagehinweise
Prüfen Sie beim Austausch die vollständige Bremsbacken-Verbindungsbaugruppe auf Verschleiß. Die Feder muss die Verbindung mit ausreichender Spannung in Ruheposition zurückbringen. Stellen Sie sicher, dass der automatische Bandbremsmechanismus unter Windenlast korrekt freigibt und automatisch einrastet, wenn der Antrieb ausgeschaltet wird.
Kompatibilität
Nur für Braden MU und MU-2 Winden. Nicht zu verwechseln mit Teilen für die LU-4 oder andere Winden-Typen. Einige WC Half-Ton Trucks hatten diese Winden sehr selten; Standardausrüstung auf etwa 1 von 10 Cargo-Trucks. Prüfen Sie immer das Winden-Typenschild, bevor Sie Teile bestellen.
Historischer Kontext
Die Braden MU-2 Winde war Standardausrüstung auf einem begrenzten Teil der WWII Dodge WC-Serie Fahrzeuge und wurde später auch auf M37-Serie Trucks eingesetzt. Der automatische Bandbremsmechanismus war ein entscheidendes Sicherheitselement, das verhinderte, dass die Winde bei fehlender Belastung zurückdrehen konnte.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
