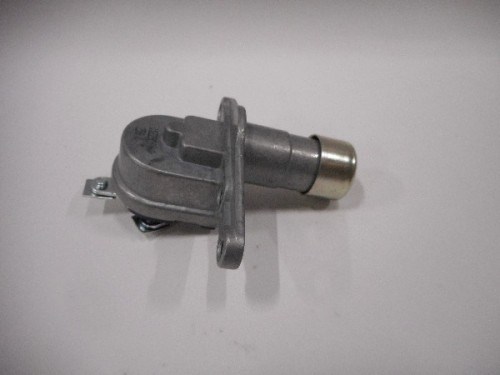

DIMMERSCHALTER
Fußbetätigter Abblendschalter
Für Scheinwerfersteuerung Fern-/Abblendlicht
Bodenmontierter Abblendschalter zum Umschalten zwischen Fern- und Abblendlicht per Fußbetätigung. Dieser robuste Schalter wird links auf dem Bodenblech montiert und verfügt über drei Schraubanschlüsse für einfache Verkabelung.
|
Anschlussart Schraubklemmen (3 Stück) |
Montage Bodenmontiert, links |
|
Funktion Fern-/Abblendlicht-Wechselschalter |
Spannung 6V oder 12V Systeme |
Eigenschaften
- Robuste Konstruktion für Bodenmontage
- Drei Schraubanschlüsse für Verkabelung
- Geeignet für 6V und 12V Systeme
- Fußbetätigung für einfache Bedienung während der Fahrt
- Ersatz für originalen WWII Bodenabblender
★ Zuverlässiger Abblendschalter mit Schraubklemmen, geeignet für Restaurierung und Wartung historischer Militärfahrzeuge mit bodenmontierter Lichtsteuerung.
Montagehinweise
Der Schalter wird auf dem Bodenblech links vom Fahrer mit zwei Befestigungsschrauben montiert. Der mittlere Anschluss erhält Strom vom Scheinwerferschalter, die beiden äußeren Anschlüsse gehen zu Fern- und Abblendlicht. Verkabelung gemäß fahrzeugspezifischem Schema prüfen.
Historischer Kontext
Bodenmontierte Abblendschalter waren Standard bei praktisch allen WWII-Militärfahrzeugen. Die robuste Konstruktion mit Schraubklemmen ermöglichte schnelle Reparaturen im Feld.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : Elektrizität Instrumententafel offene Kabine
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC53 carryall | 1942, 1943, 1944 |
| Dodge WC54 ambulance | 1942, 1943, 1944 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC58 radio command car | 1942, 1943, 1944, 1945 |
| Dodge WC63 6x6 (winch) | 1943, 1944, 1945 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
