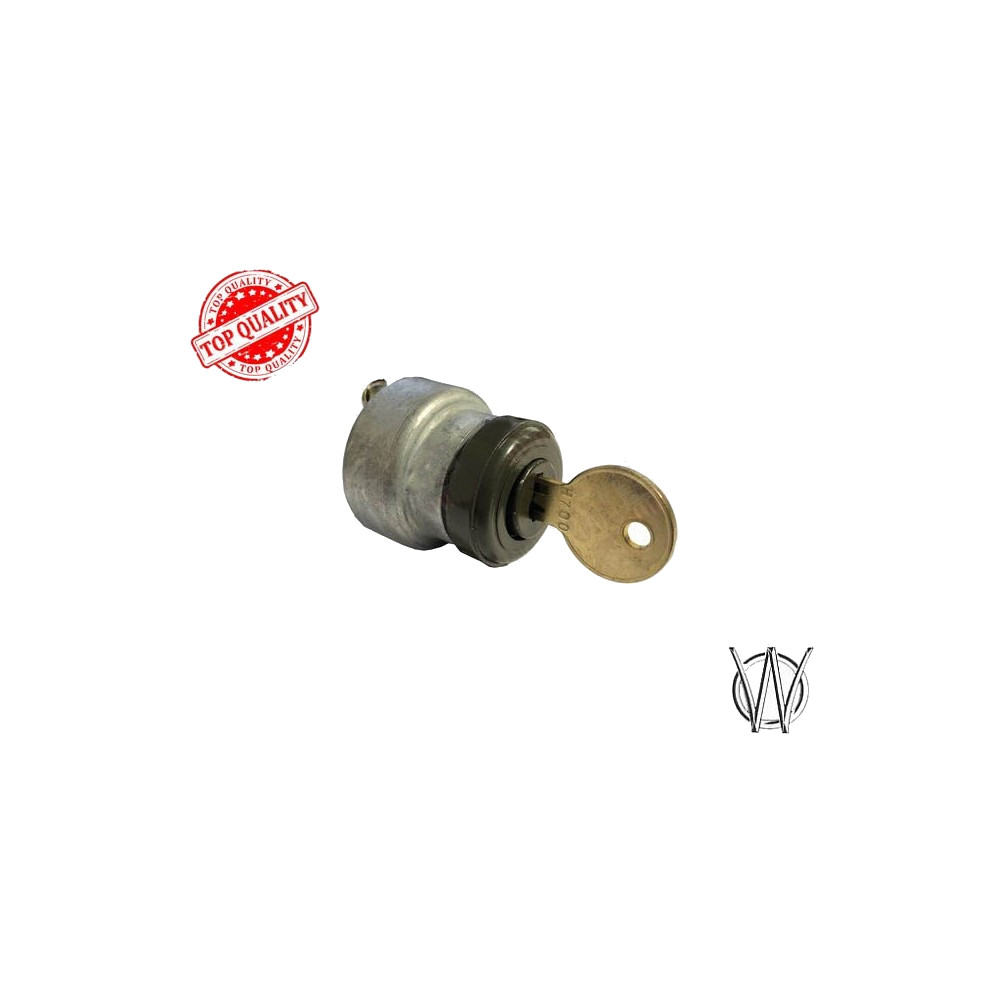

ZÜNDSCHALTER WILLYS TYP
Zündschloss, früh mit Schlüssel, exakte Nachbildung des Willys Early Modells.
Anbaubar an der ersten Serie des Jeep MB. Im Lieferumfang ist nur ein Schlüssel vom Typ H700 enthalten.
Auch montierbar auf:
- DODGE WC (alle Typen), Ref: CC918653 (ähnliches Modell)
- GMC CCKW (alle Typen), ref: GM1997754 (ähnliches Modell)
Zündschalter Willys Typ
Toggle-Ausführung mit Hebel
Reproduktion des Zündschalters wie er am Willys MB ab Januar 1943 (Seriennummer 202023) bis Produktionsende verwendet wurde. Diese Hebelausführung ersetzte den früheren Schlüsselschalter. Im Armaturenbrett montiert und zusammen mit dem Fußanlasser verwendet.
|
Typ Toggle-Schalter mit Hebel |
Anwendung Armaturenbrett |
|
Fahrzeug Willys MB (späte Produktion) |
Referenz WO-A6811 |
Eigenschaften
- Toggle-Ausführung mit Hebel (keyless)
- Glatte Einfassung nach Willys-Spezifikation
- Tropfenförmiger Hebel
- Komplett mit Befestigungsring
- Reproduktion nach Originalentwurf
★ Korrekte Reproduktion des späten Willys MB Zündschalters mit charakteristischer glatter Einfassung und Toggle-Hebel.
Anwendung
Willys MB ab Seriennummer 202023 (Januar 1943) bis Produktionsende 1945. Dieser Schalter ersetzte den früheren Schlüsselschalter (A-2517), der von November 1941 bis Januar 1943 verwendet wurde.
Montagehinweise
Der Schalter wird mit der Schraubeinfassung im Armaturenbrett montiert. Arbeitet zusammen mit dem Fußanlasser — der Schalter aktiviert die Zündung, der Anlasser wird mit einem Fußschalter auf dem Boden bedient. Anschluss über Schraubklemmen an der Rückseite.
Kompatibilität
Achtung: Willys MB verwendete eine glatte Einfassung, Ford GPW verwendete eine Einfassung mit Rändelung — dies ist ein sichtbarer Unterschied zwischen beiden Typen. Frühe MBs (bis Seriennummer 202023) hatten einen Schlüsselschalter anstelle dieser Toggle-Ausführung.
Historischer Kontext
Ab Januar 1943 wechselte die Produktion von Schlüsselschaltern zu schlüssellosen Toggle-Schaltern, vermutlich weil unter Kampfbedingungen Schlüssel verloren gingen. Die H700-Schlüssel wurden jedoch weiterhin für die Toolbox-Schlösser mitgeliefert.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : 09 DASHBOARD MB/GPW
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |

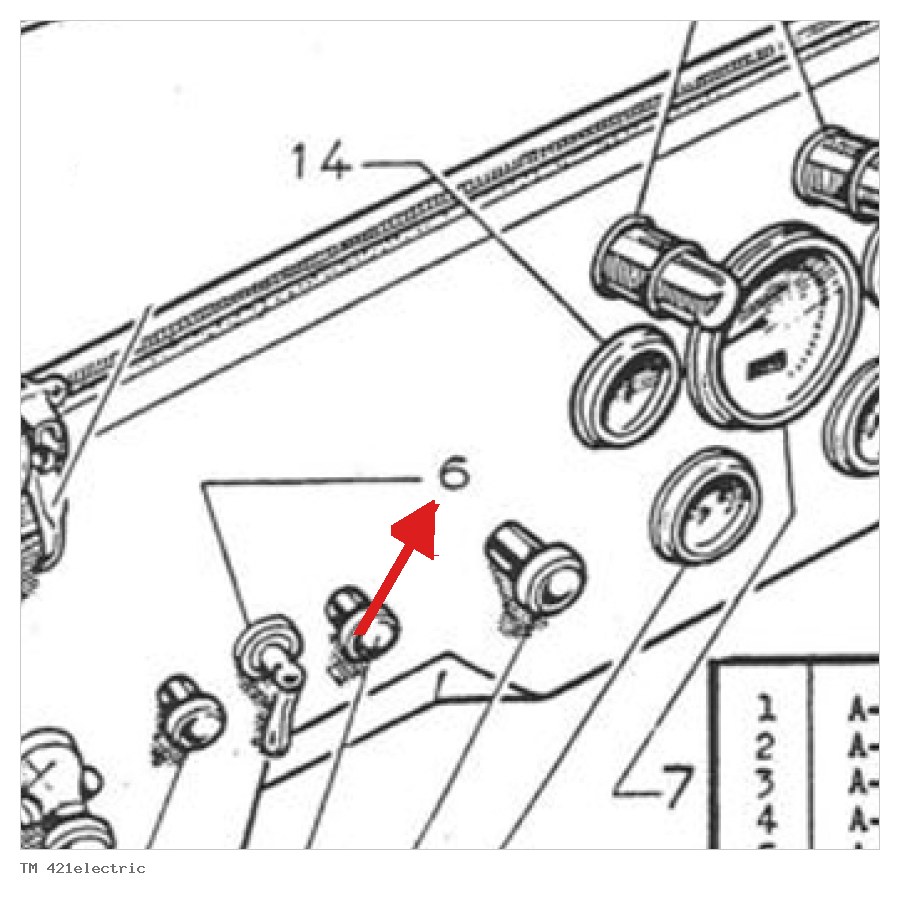

📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
Aus dem originalen Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — nur für Willys MB / Ford GPW (¼-Tonner 4×4)
