SCHALTER LICHT PUSH-PULL TYP ORIG
Eine perfekte Reproduktion des originalen Scheinwerferschalters, der sowohl bei den Ford GPW als auch bei Willys MB Jeeps aus dem Zweiten Weltkrieg verwendet wurde. Dieser Schalter ist nicht vom Original zu unterscheiden, einschließlich der versilberten Mil Spec-Kontakte und des korrekten Metallknopfes.

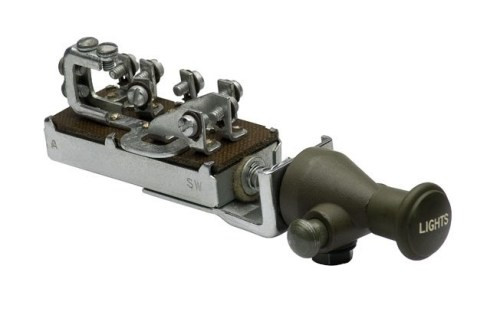

Lichtschalter Push-Pull Typ Original
Hauptlichtschalter für Instrumententafel
Originaler Push-Pull Hauptlichtschalter für die Instrumententafel. Dieser Schalter wurde bei frühen bis mittleren WWII-Jeeps mit 6V Elektriksystem verwendet und ist ein wesentlicher Bestandteil der Armaturenbrett-Elektrik.
|
Typ Push-Pull Schalter |
Anwendung Hauptbeleuchtung |
|
Spannung 6 Volt System |
Montage Armaturenbrett |
Eigenschaften
- Push-Pull Bedienmechanismus für Hauptbeleuchtung
- 6V Elektriksystem
- Mehrere Anschlusspunkte für Beleuchtungskreise
- Geeignet für open und closed cab Konfigurationen
- Genormtes Schraubgewinde für Armaturenbrettmontage
★ Hochwertige Reproduktion des originalen Hauptlichtschalters wie er bei authentischen WWII Militärfahrzeugen verwendet wurde.
Anwendung
Dieser Push-Pull Schalter wurde bei frühen bis mittleren Produktions-Jeeps (ca. 1941-1944) mit Push-Pull Hauptlichtschalter verwendet. Späte Produktionsmodelle erhielten einen Drehschalter (rotary) anstelle dieses Push-Pull Typs. Prüfen Sie, welcher Schaltertyp original an Ihrem Fahrzeug montiert war.
Montagehinweise
Der Schalter wird mit einer Sicherungsmutter in der Instrumententafel montiert. Schließen Sie die Verkabelung gemäß technischem Handbuch TM 9-803 an, wobei die korrekten Anschlüsse identifiziert werden müssen. Achtung: verschiedene Hersteller können Anschlüsse an unterschiedlichen Positionen haben — verbinden Sie mit den markierten Anschlüssen, nicht nach Position. Batterie vor Montage abklemmen.
Kompatibilität
NICHT kompatibel mit späten Produktionsmodellen, die einen Dreh-Hauptlichtschalter (rotary) haben. Prüfen Sie, ob Ihr Fahrzeug ursprünglich einen Push-Pull oder Drehschalter hatte — diese sind nicht ohne Anpassung der Verkabelung austauschbar.
Historischer Kontext
Der Push-Pull Hauptlichtschalter wurde bei früher WWII-Produktion bis Mitte 1944 verwendet, danach ging die Produktion auf einen einfacheren Drehschaltertyp über. Dieser Push-Pull Typ war Teil des frühen 6V Elektriksystems mit Radiofilter unter dem Armaturenbrett.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : 09 DASHBOARD MB/GPW, Elektrizität Instrumententafel geschlossene Kabine, Elektrizität Instrumententafel offene Kabine
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Alle Willys / Ford / Hotchkiss jeeps | 1941, 1942, 1943, 1944, 1945, 1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971 |
| Dodge | |
| Alle Dodge WC / M-serie | 1942, 1943, 1944, 1945, 1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |

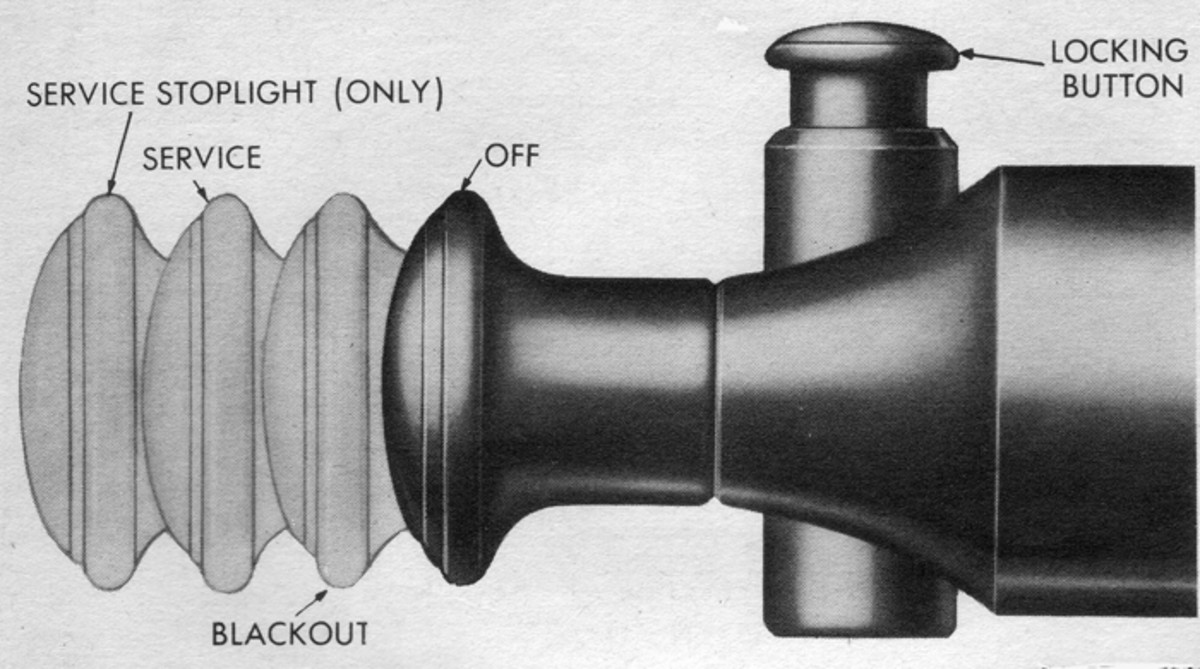

📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
