Verdeckbogen Satz
WOA2897
Verdeckgestell-Set
Kompletter Rahmen für Canvas-Feldverdeck

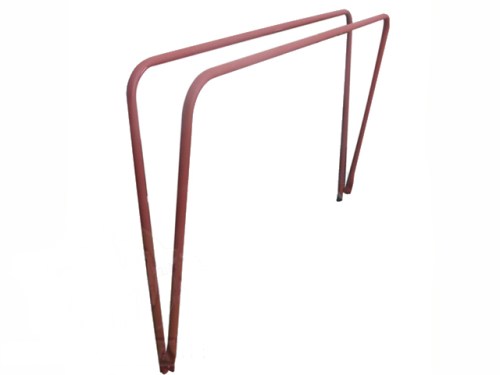

Verdeckgestell-Set aus Stahl zur Montage des originalen Canvas-Feldverdecks. Dieser komplette Rahmen besteht aus Vorder- und Heckbügel in Rohrrahmenkonstruktion und wird an den vorhandenen Karosserie-Halterungen auf beiden Seiten der Karosserie montiert.
|
Material Stahl, Rohrrahmenkonstruktion |
Ausführung Grundierung (Lackierung erforderlich) |
|
Original-Teilenummer Willys WO-A-2897 / Ford FM-GPW-1151266 |
Government Group 0607D |
Eigenschaften
- Willys Teilenummer: WO-A-2897
- Ford Teilenummer: FM-GPW-1151266, FM-GPW-13200, FM-GPW-1129670
- Government Group: 0607D gemäß SNL G-503
- Komplett mit Vorder- und Heckbügel in einer Baugruppe
- Rohrrahmenkonstruktion nach Originalspezifikationen
- Montage an vorhandenen Karosserie-Halterungen (A-2754)
- Geeignet für die Verwendung mit originalem Canvas-Feldverdeck
★ Dieses Teil wird an den vorhandenen schwenkbaren Halterungen an der Karosserie montiert. Die Verdeckgestelle können umgeklappt werden, wenn das Canvas-Verdeck entfernt oder verstaut wird.
Anwendung
1941-1945 Willys MB und Ford GPW reconnaissance truck mit Canvas-Feldverdeck. Gemäß SNL G-503 Abbildung A (front view, item I) und Abbildung B (rear view, item A). Erfordert Montagehalterungen WO-A-2754 (pivot bracket), die an der Karosserie befestigt sind.
Montagehinweise
Montiert an den pivot brackets (WO-A-2754), die an der linken und rechten Seite der Karosserie befestigt sind. Die Bügelbaugruppe kann schwenken, um umgeklappt zu werden, wenn das Verdeck entfernt ist. Canvas-Verdeck befestigt sich an diesem Rahmen mittels footman loops und Riemen. Ausführung: in Grundierung geliefert, Überlackierung in OD #9 (33070) oder Schwarz erforderlich gemäß Fahrzeugspezifikation.
Kompatibilität
Ausschließlich für Willys MB und Ford GPW 1941-1945. Nicht kompatibel mit späteren CJ-2A, M38 oder anderen Varianten ohne Überprüfung der Halterungspositionen und Abmessungen. Ford-Ausführung kann werksseitige "F"-Markierung aufweisen.
Historischer Kontext
Die Verdeckgestell-Baugruppe war Teil der Standard-Feldausrüstung für den 1/4-ton 4x4 Command Reconnaissance Truck und war unverzichtbar für die Montage des Canvas-Feldverdecks, das während der Einsätze Schutz vor Witterungseinflüssen bot.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
