RADZYLINDER RECHTS
Radzylinder rechts 14" (35,6 cm)
Vorder- oder Hinterachse

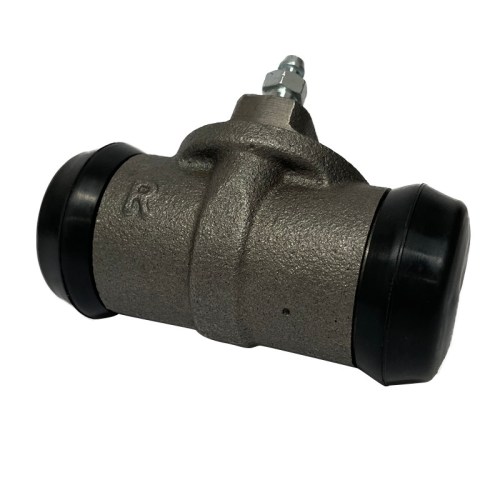

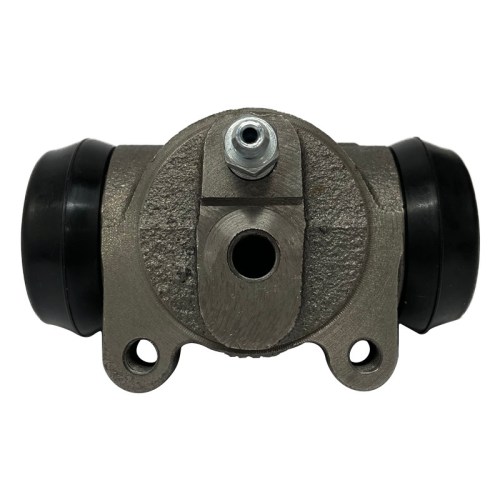

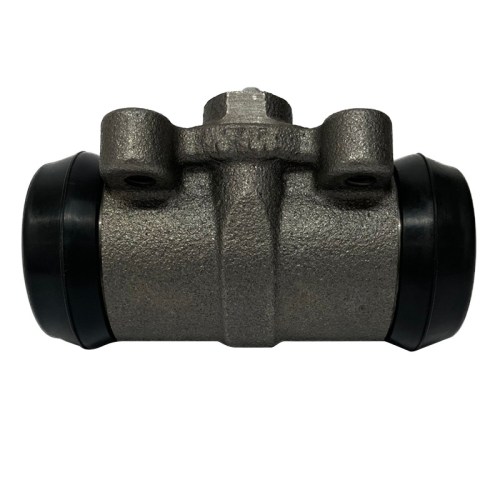

Hydraulischer Radzylinder rechts für 14" (356 mm) Bremstrommeln für Dodge WC-Serie Fahrzeuge. Dieser Zylinder ist sowohl für die vordere als auch hintere Achse rechts geeignet und wird im Trommelbremssystem verwendet. Wesentliches Bauteil für eine korrekte und sichere Bremsfunktion.
|
Typ Radzylinder rechts |
Bremstrommel 14" (356 mm) |
|
Anwendung Vorder- oder Hinterachse rechts |
Montage Hydraulisches Bremssystem |
Eigenschaften
- Radzylinder rechts (RH) für 14" Bremstrommeln
- Geeignet für Vorder- und Hinterachse
- Hydraulisches Trommelbremssystem
- Direktes Ersatzteil
- Präzise Passung nach Originalspezifikationen
★ Qualitätsbauteil für das hydraulische Bremssystem des Dodge WC. Präzise nach Originalmaßen gefertigt für korrekte Passung und zuverlässige Bremsfunktion.
Anwendung
Dieser Radzylinder ist geeignet für Dodge WC-Serie Fahrzeuge mit 14" Bremstrommeln. Die 14" Bremstrommeln wurden ab der T-211 Serie (1941-1942) eingeführt und blieben Standard bei späteren Dodge WC 3/4 ton 4x4 Modellen (1942-1945), WC 1-1/2 ton 6x6 Modellen (1943-1945), Nachkriegs-Power Wagon (1946-1968) und M37/M43 Fahrzeugen. Achtung: frühe 1/2 ton WC-Serie (T-207) hatten kleinere 11" Bremstrommeln und verwenden andere Radzylinder.
Montagehinweise
Der Radzylinder wird in der Bremstrommel montiert und arbeitet hydraulisch, um die Bremsbacken beim Betätigen des Bremspedals auseinander zu drücken. Prüfen Sie vor der Montage, ob die Zylinderbohrung sauber und unbeschädigt ist. Entlüften Sie nach der Montage das komplette Bremssystem vorschriftsmäßig. Verwenden Sie bei der Überholung immer neue Gummimanschetten und Dichtungen.
Kompatibilität
Montageposition: Vorder- oder Hinterachse RECHTS. Beachten Sie, dass linke und rechte Radzylinder NICHT untereinander austauschbar sind. Radzylinder für 14" Bremsen passen NICHT auf Fahrzeuge mit 11" Bremstrommeln (frühe 1/2 ton WC T-207 Serie). Prüfen Sie vor der Bestellung den Durchmesser Ihrer Bremstrommeln. Die Radbolzen an der linken Seite von Dodge WC Fahrzeugen haben Linksgewinde, rechts Rechtsgewinde.
Historischer Kontext
Die 14" Bremstrommeln wurden ab den T-211 Modellen (1941-1942) als Verbesserung der früheren 11" Trommeln eingeführt und blieben Standard bei allen späteren Dodge WC 3/4 ton und 1-1/2 ton Fahrzeugen während des gesamten Zweiten Weltkriegs sowie bei Nachkriegs-Power Wagon und M37-Serie Fahrzeugen.
Diese Beschreibung wurde automatisch erstellt. Unsicher über die Passform? Kontaktieren Sie uns unter info@willys.be.
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
ALL_CATEGORIES : GROUP 12-2 BRAKE LINES DODGE
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Dodge | |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC53 carryall | 1942, 1943, 1944 |
| Dodge WC54 ambulance | 1942, 1943, 1944 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC58 radio command car | 1942, 1943, 1944, 1945 |
| Dodge WC63 6x6 (winch) | 1943, 1944, 1945 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 9-808 — Technical Manual — nur für Dodge ¾-Tonner 4×4 (WC-Serie)
