SECTIONS D’ANTENNE (LOT DE 5)
LES BRINS
Sections d'Antenne (Jeu de 5)
MS-49 à MS-53 pour postes radio militaires

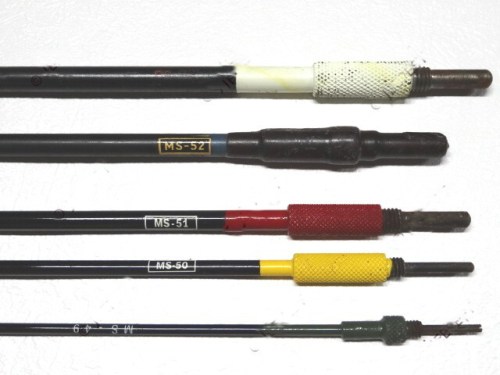

Jeu complet de cinq sections d'antenne tel qu'utilisé sur les postes radio militaires WWII. Ces sections en acier cuivré se vissent entre elles et forment ensemble un mât d'antenne complet pour installations radio de véhicule. Le jeu se compose de MS-49 (section supérieure) à MS-53 (section inférieure), chacune d'environ 1 mètre de long.
|
Matériau Acier cuivré |
Longueur sections Chacune env. 1 mètre (39,5") |
|
Application Postes radio militaires |
Contenu jeu 5 sections (MS-49 à MS-53) |
Caractéristiques
- Cinq sections d'antenne à visser ensemble
- MS-49 (supérieure), MS-50, MS-51, MS-52, MS-53 (inférieure)
- Chaque section env. 1 mètre de long, total env. 4,5 mètres assemblé
- Construction en acier cuivré
- Compatible avec diverses bases d'antenne (MP-48, MP-50, etc.)
★ Réplique des sections de mât d'antenne WWII standard telles qu'utilisées sur les postes radio Signal Corps. Convient pour restaurations authentiques de véhicules militaires équipés de matériel radio.
Application
Ces sections d'antenne étaient utilisées sur différents postes radio militaires WWII, notamment SCR-284, SCR-510, SCR-610, SCR-508, SCR-608 et appareils apparentés. Les sections s'adaptent sur les bases d'antenne standard comme MP-48 et MP-50. Pour les postes radio HF, les cinq sections étaient utilisées, les postes FM utilisaient généralement seulement MS-53, MS-52 et MS-51 (trois sections).
Informations de montage
Les sections se vissent ensemble, la plus fine (MS-49) se trouvant en haut et la plus épaisse (MS-53) se vissant en bas sur la base d'antenne. Pour rouler en sécurité, les sections doivent être fixées avec des colliers MC (MC-424 à MC-421) pour éviter le dévissage. À l'usage, il est recommandé de scotcher ou de serrer les connexions — les sections détachées se perdent facilement en roulant.
Compatibilité
Le jeu est compatible avec les bases d'antenne WWII standard comme MP-48 (Ohio Brass) et MP-50. Tous les postes radio n'utilisent pas les cinq sections : les postes radio HF (SCR-284, SCR-694) utilisent MS-53 à MS-49, tandis que les postes FM (SCR-510, SCR-610) utilisent généralement seulement MS-53, MS-52 et MS-51. MS-52 est la section la plus vulnérable et se perd souvent.
Contexte historique
Les sections d'antenne MS-49 à MS-53 étaient équipement standard sur les postes radio U.S. Signal Corps pendant la WWII. Les sections étaient produites avec extrémités codées par couleur et munies de décalcomanies avec numérotation MS pour identification facile.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Jeeps militaires | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 10-1513 — Maintenance Manual — uniquement pour Willys MB / Ford GPW (1942)
