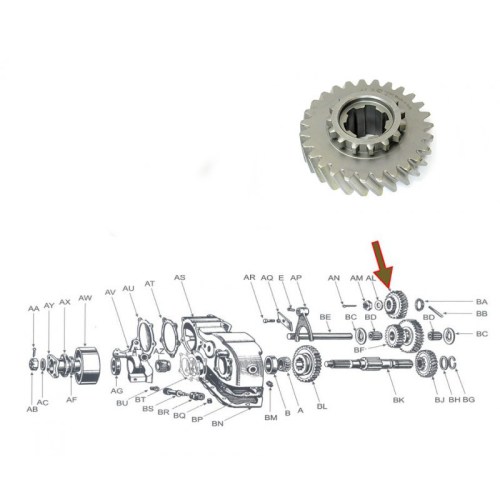

PIGNON ARBRE PRIMAIRE
Pignon d'arbre principal transfer case
Dana 18 transfer case – A1510

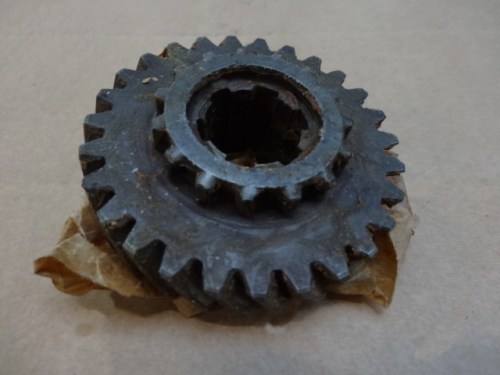

Ce pignon se monte à l'extrémité arrière de l'arbre principal de transmission, à l'intérieur de la transfer case. Le pignon possède 27 dents et 6 cannelures. Composant essentiel pour la transmission entre boîte de vitesses et transfer case.
|
Spécification technique 27 dents, 6 cannelures |
Application Dana 18 transfer case |
|
Référence WOA1510 / A1510 |
Marquage 18-8-7 |
Caractéristiques
- 27 dents sur le pignon d'entraînement
- 6 cannelures pour montage sur arbre principal
- Spécification d'origine conforme Dana 18
- Remplaçable avec écrou à créneaux et goupille fendue
- Monté entre transmission et transfer case
★ Reproduction de qualité selon les spécifications d'origine Dana Spicer pour une transmission fiable.
Informations de montage
Le pignon se monte sur l'arbre principal de transmission avec un écrou à créneaux (castle nut) et une goupille fendue. Couple de serrage recommandé : 130-170 ft/lbs (env. 175-230 Nm). Attention à l'alignement correct du trou de goupille — ne jamais desserrer l'écrou après serrage. Si nécessaire, meuler la rondelle pour obtenir un alignement correct sous le couple requis.
Compatibilité
Il s'agit du pignon type early avec intermediate shaft de 3/4", utilisé dans les véhicules équipés de transfer case Dana 18. À ne pas confondre avec les versions ultérieures comportant 29 dents et 10 cannelures (avec transmission T-14). Vérifiez le nombre de dents et de cannelures de votre pièce d'origine avant commande.
Contexte historique
La transfer case Dana Spicer Model 18 fut produite à partir de 1941 et utilisée dans de nombreux véhicules militaires et civils. Ce type de pignon d'arbre principal était la version standard durant la Seconde Guerre mondiale et immédiatement après.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
⚠ Une erreur dans cette description ? Signalez-la à info@willys.be
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Jeeps militaires | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Willys M38A1 | 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971 |
| Série CJ | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
