RESSORT RAPPEL PEDAL FREIN EMB
CC563753

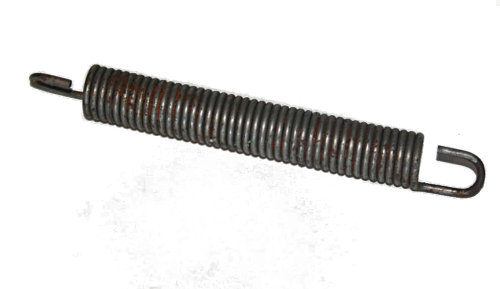

Ressort de rappel pédale de frein/embrayage
Référence d'origine CC563753
Ressort de rappel pour pédale de frein ou d'embrayage, adapté aux différents véhicules militaires Dodge de la Seconde Guerre mondiale. Ce ressort assure le retour correct de la pédale en position de repos après utilisation. Pièce essentielle pour un bon fonctionnement du système de pédalier.
|
Matériau Acier ressort |
Fonction Rappel de pédale |
|
Véhicule Série Dodge WC |
Référence CC563753 |
Caractéristiques
- Ressort de rappel pour pédale de frein et d'embrayage
- Référence d'origine CC563753
- Adapté aux modèles WC 1/2 Ton, 3/4 Ton et 1-1/2 Ton
- Assure le bon fonctionnement de la pédale
- Empêche le blocage de la pédale
★ Ressort de remplacement selon spécification d'origine pour véhicules militaires série Dodge WC.
Application
Ce ressort est utilisé sur les véhicules Dodge WC 1/2 Ton 4x4 (1941-1942), WC 3/4 Ton 4x4 (1942-1945) et WC 1-1/2 Ton 6x6 (1943-1945). Également compatible avec les variantes d'après-guerre Dodge M37 et M43. Le ressort ramène les deux pédales en position de repos lorsqu'elles ne sont pas utilisées.
Informations de montage
Le ressort se fixe avec un crochet au bras de pédale et l'autre crochet à un point de fixation sous le tableau de bord ou à l'étrier du châssis. Veillez à ce que l'axe de pédale soit graissé pour un retour optimal — un axe sec peut entraver le retour même avec un ressort neuf.
Compatibilité
Attention : tous les camions Dodge de la même période n'utilisent pas ce ressort. Certains modèles ultérieurs (par ex. camions 1968-71) n'utilisent pas de ressort de rappel car le maître-cylindre de frein repousse lui-même la pédale. Vérifiez si votre modèle spécifique est équipé de points de fixation pour ce ressort.
Contexte historique
Le ressort de rappel CC563753 était monté en série sur les véhicules série Dodge WC pendant la production WWII. Ce ressort polyvalent était utilisé aussi bien pour la pédale de frein que d'embrayage, ce qui simplifiait la logistique sur le terrain.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Dodge | |
| Alle Dodge WC / M-serie | 1942, 1943, 1944, 1945, 1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 9-808 — Technical Manual — uniquement pour Dodge ¾ tonne 4×4 (série WC)
