COUPLE CONIQUE DE PONT SIMPLE

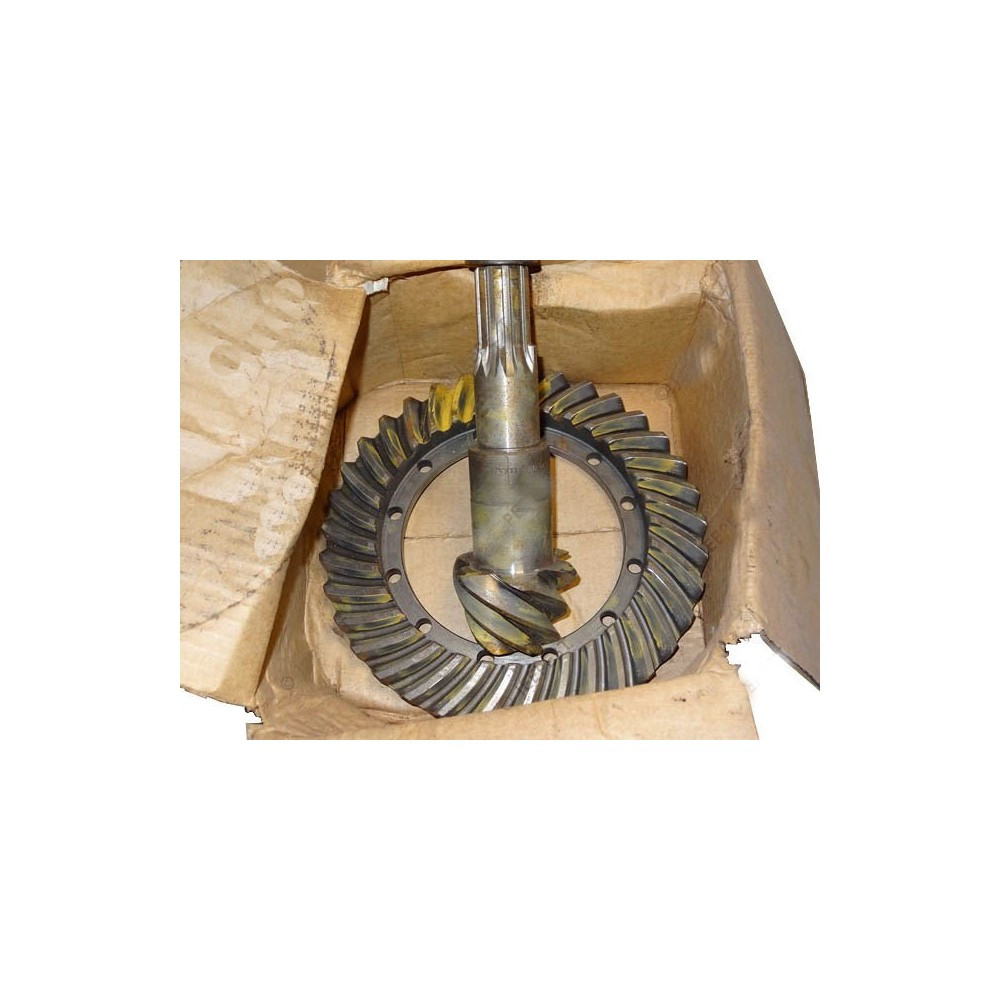

Kit Pignon-Couronne Pont Arrière 4.89:1
Pour Dodge ancienne avec différentiel 8¾"
Kit de remplacement couronne et pignon pour les camions militaires Dodge WC anciens avec différentiel de pont arrière 8¾ pouce (8,75"). Ce kit avec rapport 4.89:1 était d'origine monté en série sur les modèles ½-ton et est également utilisé comme amélioration sur les camions ¾-ton anciens pour des vitesses routières plus élevées.
|
Application Vroege Dodge achteras (8¾") |
Rapport 89:1 |
|
Couronne 44 tanden |
Pignon 9 tanden |
Caractéristiques
- Compatible avec différentiel 8¾ pouce (8,75")
- Rapport 4.89:1 (couronne 44 dents, pignon 9 dents)
- Pour camions Dodge WC anciens
- Remplacement ou amélioration pour vitesse routière plus élevée
- Ponts avant et arrière doivent avoir le même rapport
★ Pièce de remplacement essentielle pour la transmission des camions militaires Dodge anciens. Lors du remplacement du rapport dans un pont, l'autre pont doit être équipé identiquement pour éviter d'endommager la transmission.
⚠ Important
- Ponts avant et arrière doivent avoir un rapport identique
- En cas de rapports différents, des dommages graves surviennent en 4WD au boîtier de transfert et à la transmission
- Vérifiez que votre différentiel est bien 8¾" (joint de pignon ±3½") et non la version 9⅝" ultérieure
Application
Ce kit pignon-couronne est compatible avec les camions Dodge WC anciens équipés du différentiel 8¾". Cela comprend les modèles ½-ton 4x4 standard (env. 1940-1942) et les modèles ¾-ton anciens (env. 1941-début 1942) qui avaient encore le différentiel 8¾" plus petit. Les camions ¾-ton ultérieurs ont reçu le différentiel 9⅝" plus grand et nécessitent un autre kit pignon-couronne. Identification : le différentiel 8¾" ancien a un joint de pignon d'environ 3½ pouces de diamètre.
Informations de montage
Lors du remplacement de la couronne et du pignon, le réglage correct de la profondeur du pignon et du jeu est critique. Le kit doit être monté dans les ponts avant et arrière — des rapports différents entre les ponts causent lors de l'utilisation du 4x4 des dommages graves à la transmission. De nouveaux roulements, joints et cales sont généralement requis.
Compatibilité
Exclusivement pour camions Dodge anciens avec différentiel 8¾" (8,75 pouce). NON compatible avec le différentiel 9⅝" (9,625 pouce) ultérieur qui est devenu standard à partir de mi-1942 sur les modèles ¾-ton et 1½-ton. Le rapport standard pour camions ¾-ton était 5.83:1; ce kit 4.89:1 était souvent monté après-guerre comme amélioration pour des vitesses routières plus élevées.
Contexte historique
Le rapport 4.89:1 était le rapport de transmission standard dans les camions militaires Dodge WC ½-ton 4x4 pendant la Seconde Guerre mondiale. Après-guerre, de nombreux propriétaires ont également monté ce rapport dans les camions ¾-ton anciens pour une conduite plus confortable sur routes goudronnées, au détriment de la force de traction hors-route.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Dodge | |
| Alle Dodge WC / M-serie | 1942, 1943, 1944, 1945, 1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 9-808 — Technical Manual — uniquement pour Dodge ¾ tonne 4×4 (série WC)
