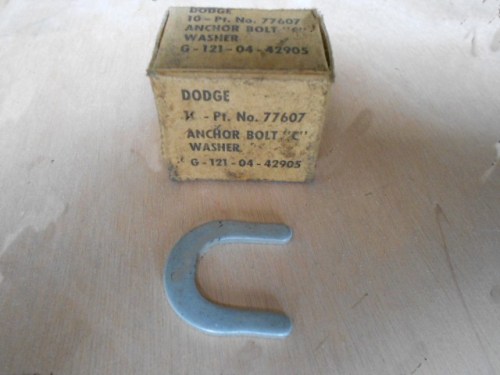

ARRETOIR AXE MACHOIRE FREIN DODGE
CC77607
Boulon d'ancrage de mâchoire de frein
Avec fixation par clip en C
Élément de fixation essentiel pour les mâchoires de frein sur le flasque de frein. Le boulon de verrouillage (lock bolt) ancre les mâchoires de frein à la partie inférieure de la backing plate et fait partie du système de freinage réglable avec ancrages excentriques tel qu'appliqué sur ces véhicules.
|
Application Ancrage de mâchoire de frein |
Fixation Avec clip en C et circlip |
|
Position Partie inférieure backing plate |
Fonction Réglage talon mâchoire de frein |
Caractéristiques
- Boulon d'ancrage pour mâchoires de frein sur backing plate
- Adapté aux systèmes de freinage 14"
- Complet avec matériel de fixation
- Construction de verrouillage par clip en C
- Pièce de rechange pour boulons d'ancrage usés ou endommagés
★ Pièce essentielle pour un système de freinage correctement fonctionnel et réglé.
Informations de montage
Le boulon d'ancrage est monté à la partie inférieure de la backing plate et ancre le talon des mâchoires de frein. Le clip en C fixe la mâchoire de frein au boulon d'ancrage excentrique. Lors du démontage et du montage des mâchoires de frein, les deux boulons d'ancrage par roue doivent être retirés et à nouveau sécurisés. Après remplacement, un réglage complet des freins est nécessaire.
Compatibilité
Le boulon d'ancrage avec fixation par clip en C a été appliqué sur les systèmes de freinage 14" tels qu'utilisés sur les camions 3/4 ton, les camions 6×6 et les véhicules de la série M37. Les premiers véhicules 1/2 ton avec freins 11" utilisent un système différent.
Contexte historique
Le système d'ancrage excentrique à la partie inférieure de la backing plate constitue le 'major adjustment' ou réglage du talon du système de freinage. Par rotation du boulon d'ancrage excentrique, la position de la mâchoire de frein par rapport au tambour est réglée.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Dodge | |
| Alle Dodge WC / M-serie | 1942, 1943, 1944, 1945, 1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 9-808 — Technical Manual — uniquement pour Dodge ¾ tonne 4×4 (série WC)
