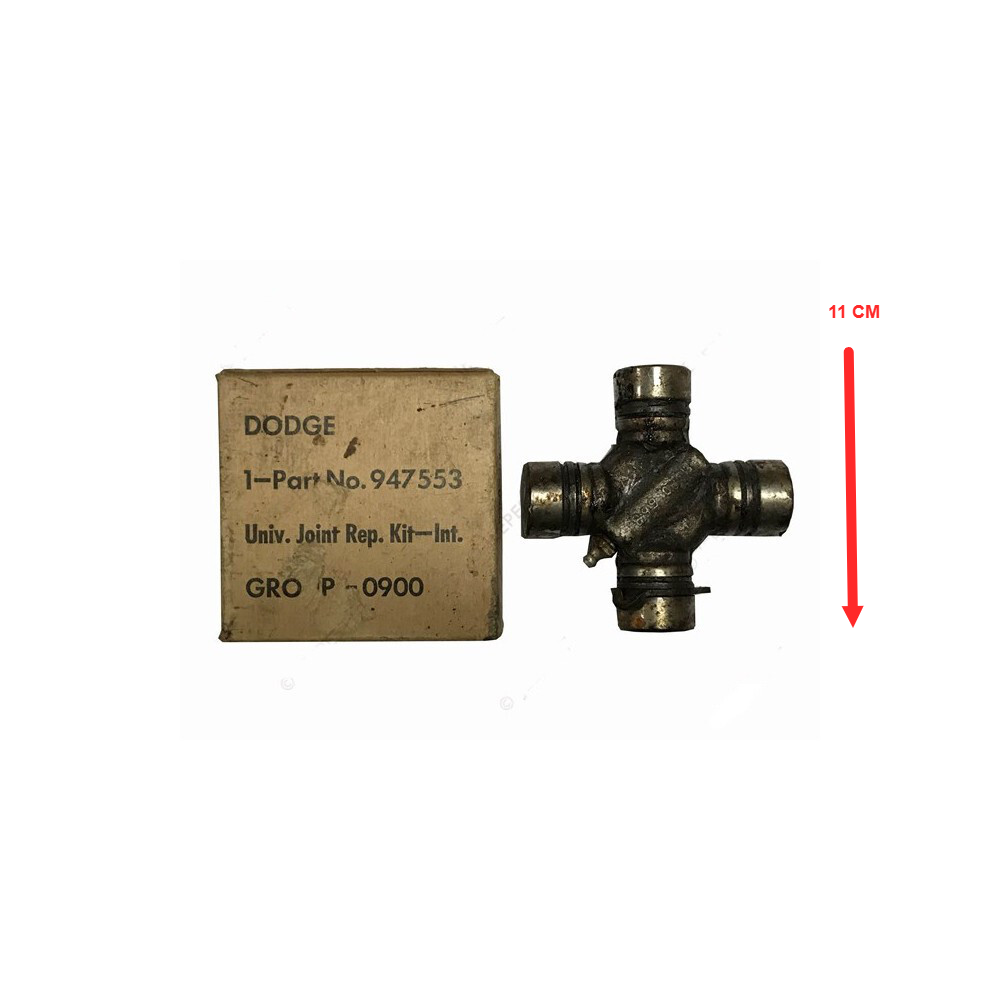

Joint universel type tardif Dodge
Joint de cardan type tardif
Type Detroit #5380 pour intermediate shaft
Joint de cardan (universal joint) de type Detroit grand format pour l'intermediate shaft des véhicules Dodge série WC de production tardive. Ce joint robuste en version Detroit 5380 était utilisé sur les WC 3/4 ton 4x4 tardifs (à partir de 1942-1945) et les modèles WC 1-1/2 ton 6x6 (1943-1945). Également adapté aux modèles M37 ultérieurs et Power Wagon civils.
|
Type Joint de cardan Detroit #5380 |
Application Intermediate shaft |
|
Véhicule Dodge WC 3/4 ton (tardif) & WC 6x6 |
Version Type tardif (late production) |
Caractéristiques
- Joint de cardan type Detroit #5380
- Pour intermediate shaft entre transmission et transfer case
- Version de production tardive série Dodge WC
- Fixation inside C-clip
- Interchangeable avec ORD #7337334
★ Joint de cardan robuste selon spécification originale Detroit 5380 pour véhicules Dodge série WC de production tardive.
Application
Ce joint de cardan est utilisé sur l'intermediate shaft (arbre intermédiaire) des véhicules Dodge WC 3/4 ton 4x4 tardifs (1942-1945) et Dodge WC 1-1/2 ton 6x6 (1943-1945). Également applicable aux Dodge M37, M43 et variantes ultérieurs (1951-1968) ainsi qu'aux modèles civils Dodge/Fargo/DeSoto Power Wagon (1946-1968). Le joint de cardan se situe entre la transmission et la transfer case.
Informations de montage
Attention : il s'agit de la version tardive. Les véhicules WC précoces (jusqu'au numéro de série 88759859) utilisaient un type différent avec dimensions plus petites (Rockwell #1FR / Spicer #5-264X). Vérifiez le numéro de série de votre véhicule et les dimensions du joint existant avant commande.
Compatibilité
NON compatible avec les Dodge WC 1/2 ton précoces et WC 3/4 ton précoces (jusqu'au numéro de série 88759859) — ceux-ci utilisent un joint plus petit. Pour les WC 3/4 ton tardifs et tous les modèles WC 6x6, c'est le joint correct. Également adapté aux variantes militaires M37/M43 et Power Wagon civils (1946-1971 avec essieu avant 3500 lb).
Contexte historique
Le passage du type de joint de cardan précoce au tardif s'est effectué durant la production WWII au numéro de série 88759859, lorsque Dodge est passé au système Detroit 5380 plus robuste avec retainers inside C-clip pour une meilleure durabilité dans des conditions militaires difficiles.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Dodge | |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC53 carryall | 1942, 1943, 1944 |
| Dodge WC54 ambulance | 1942, 1943, 1944 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC58 radio command car | 1942, 1943, 1944, 1945 |
| Dodge WC63 6x6 (winch) | 1943, 1944, 1945 |
| Dodge WC64 KD ambulance | 1945 |
📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 9-808 — Technical Manual — uniquement pour Dodge ¾ tonne 4×4 (série WC)
