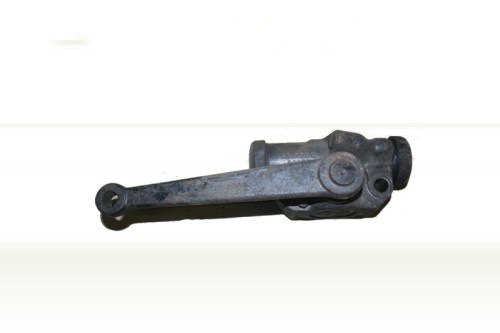

AMORTISSEUR ARRIERE DROIT WC51/52/ETC (CONE)

Nom de la pièce : AMORTISSEUR – Arrière droit (type à cône)
Application :

• Dodge WC-51, WC-52, WC-53, WC-54 (¾-ton 4x4)

• Essieu arrière, côté passager

• Fixation supérieure par axe conique, inférieure par œillet avec silentbloc

Fonction :
Amortisseur télescopique hydraulique double effet, réduisant les mouvements verticaux et latéraux de l’essieu arrière pour améliorer le confort, la stabilité et le contrôle de charge.
L’axe conique supérieur assure un centrage automatique et résiste aux vibrations.

Caractéristiques techniques (valeurs TM) :

• Type : double effet, hydraulique, réparable

• Longueur totale (détendu) : ± 21,50" (546 mm)

• Longueur totale (compressé) : ± 13,00" (330 mm)

• Course : ± 8,50" (216 mm)

• Fixation supérieure : axe conique Ø base ± 11/16" (17,46 mm)

• Fixation inférieure : œillet avec silentbloc, boulon Ø 7/16" (11,11 mm)

• Diamètre cylindre : ± 1,625" (41 mm)

• Fluide : huile MIL-O-13826

Séquence de montage (TM 9-1808A) :

1. Soulever le véhicule pour libérer l’essieu arrière.

2. Retirer l’écrou de l’axe conique supérieur.

3. Déposer la fixation inférieure.

4. Poser l’amortisseur, fixer d’abord en bas.

5. Placer l’axe conique supérieur, serrer l’écrou.

6. Vérifier le libre débattement.

Entretien :

• Vérifier les fuites et l’état des silentblocs.

• Contrôler la course : mouvement régulier et fluide.

• Remplacer toujours par paire.
