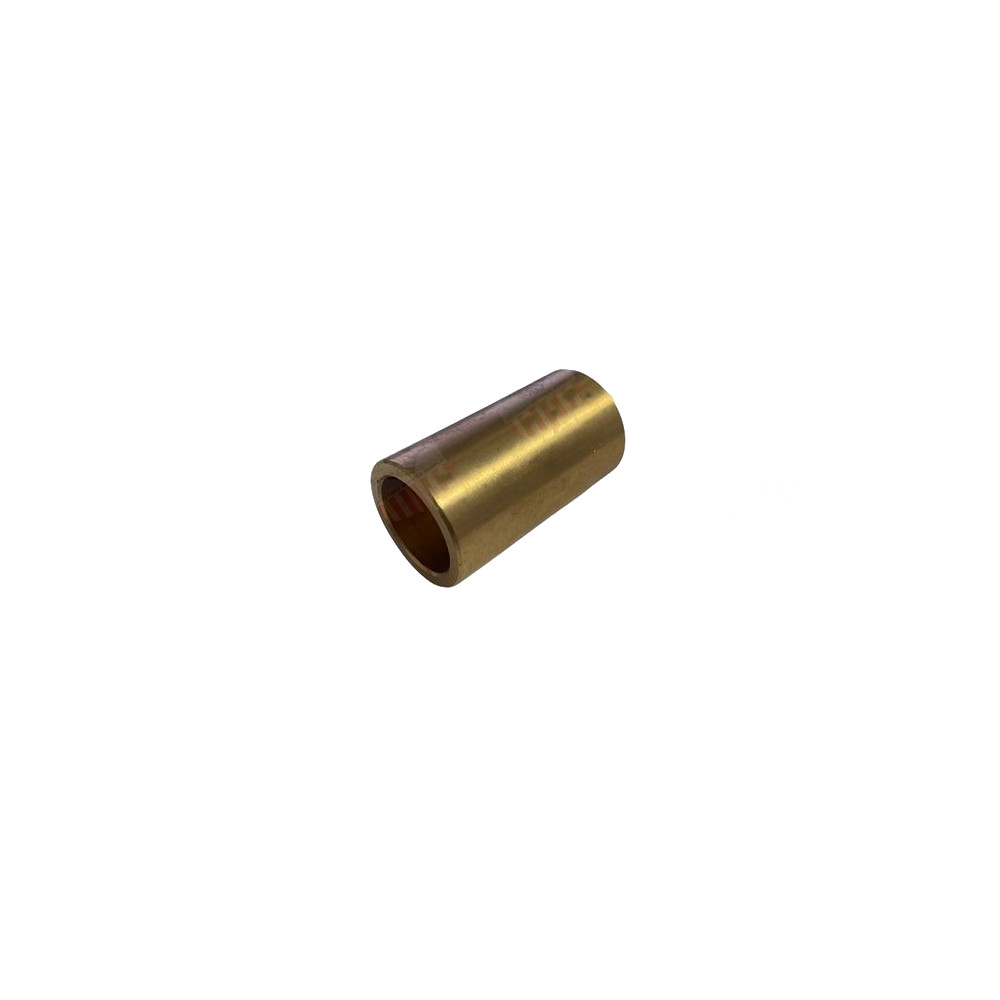

BAGUE RESSORT ARRIERE DODGE HQ
Taille:
Diamètre extérieur : 25,4 mm
Diamètre intérieur : 19 mm
Longueur : 45 mm
Bague de Ressort Arrière Dodge WC
Séries G502 & G507
Bague en bronze pour la fixation du ressort à lames arrière au châssis ou au balancier. Convient aux camions Dodge WC 3/4-ton (G502) et 1½-ton 6x6 (G507) de la Seconde Guerre mondiale. Pièce essentielle pour un système de suspension correctement fonctionnel et une stabilité de conduite optimale.
|
Matériau Bronze |
Dimensions Diamètre extérieur 25,4mm / Diamètre intérieur 19mm / Longueur 45mm |
|
Application Ressorts arrière 4x4 et 6x6 |
Série G502 & G507 |
Caractéristiques
- Diamètre extérieur 25,4mm (1 pouce)
- Diamètre intérieur 19mm (3/4 pouce)
- Longueur 45mm
- Construction en bronze pour la durabilité
- Reproduction précise selon les spécifications d'origine
★ Bague en bronze de haute qualité, fabriquée selon les spécifications d'origine pour les camions Dodge WC de la Seconde Guerre mondiale. Essentielle pour un montage correct des ressorts et une tenue de route optimale.
Application
Cette bague est utilisée pour la fixation des ressorts à lames arrière sur les camions Dodge WC 3/4-ton (G502, modèles WC-51 à WC-64, production 1942-1945) et les variantes 1½-ton 6x6 (G507, modèles WC-62 et WC-63). La bague est pressée dans l'œil de la lame maîtresse et constitue la liaison avec l'étrier de ressort au châssis ou au balancier arrière.
Informations de montage
La bague doit être complètement pressée dans l'œil du ressort jusqu'à ce qu'elle soit à niveau des deux côtés. Utiliser de préférence une presse ou une construction à tige filetée avec de grandes rondelles et écrous pour tirer progressivement la bague en place. Le refroidissement de la bague (congélateur) et/ou le chauffage de l'œil du ressort facilite considérablement le montage. Veiller à ce que la bague ne soit pas pressée de travers.
Compatibilité
Compatible avec tous les modèles Dodge WC 3/4-ton (G502) et 1½-ton 6x6 (G507). Attention : les premiers modèles WC ½-ton (G505, avant fin 1941) avaient une configuration de ressorts différente et possiblement des dimensions de bagues différentes. Non compatible avec les Dodge Power Wagon d'après-guerre sans vérification des dimensions. Toujours vérifier les dimensions des bagues avant de commander.
Contexte historique
La série Dodge WC a été produite en grandes quantités entre 1942 et 1945 pour les forces alliées, avec près de 380.000 exemplaires construits. Les ressorts à lames semi-elliptiques avec bagues en bronze constituaient un système de suspension robuste capable de résister aux conditions de terrain extrêmes, de l'Afrique du Nord au Pacifique.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Dodge | |
| Alle Dodge WC / M-serie | 1942, 1943, 1944, 1945, 1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |

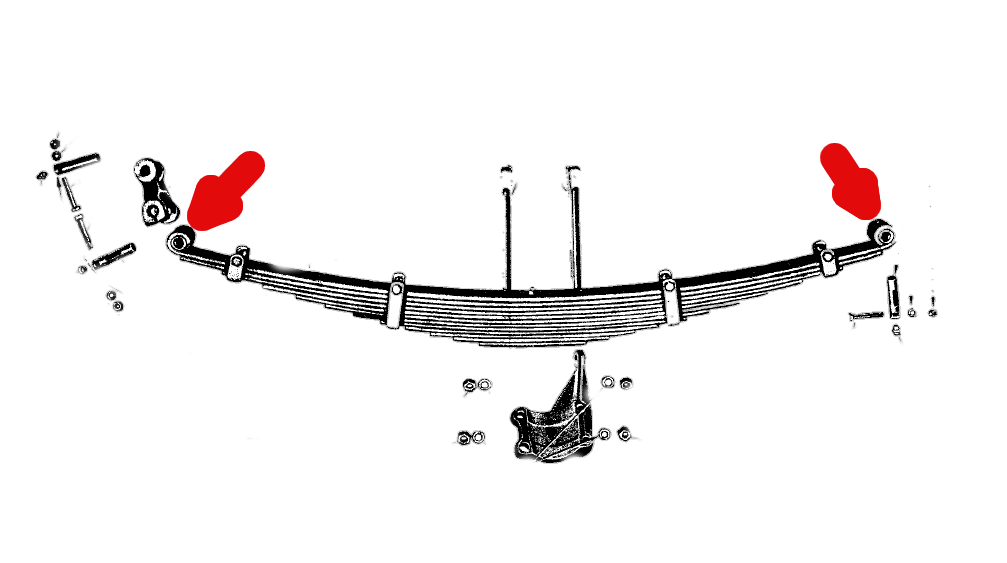

📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 9-808 — Technical Manual — uniquement pour Dodge ¾ tonne 4×4 (série WC)
