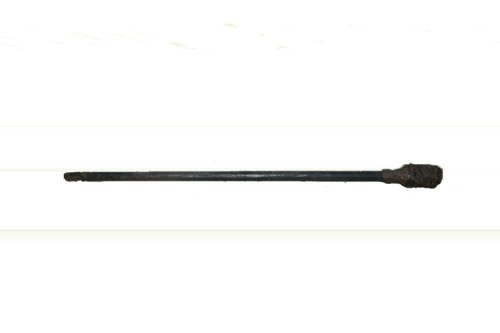

Arbre principal de direction avec vis sans fin
Arbre principal de boîtier de direction avec vis sans fin
Remplacement pour système de direction à vis sans fin et secteur
Arbre principal avec vis sans fin intégrée pour le boîtier de direction des véhicules militaires WWII. Cet arbre constitue le cœur du système de direction à vis sans fin et secteur et transmet le mouvement de la colonne de direction vers le secteur denté. En cas d'usure de la vis ou des roulements, un jeu apparaît dans la direction — cette pièce restaure la précision.
|
Type Mécanisme à vis sans fin et secteur |
Fonction Arbre principal boîtier de direction |
|
Application Selon catégorie |
Condition Remplacement |
Caractéristiques
- Arbre principal avec transmission à vis sans fin intégrée
- Acier trempé pour durabilité sous charge
- Remplace l'arbre d'origine usé lors de la révision du boîtier de direction
- Élimine le jeu dans la direction
- Adapté pour la restauration de boîtier de direction à vis sans fin et secteur
★ Pièce essentielle pour la réparation des boîtiers de direction usés. Le système à vis sans fin et secteur était la norme sur les camions militaires lourds WWII — robuste et fiable, mais sensible à l'usure après des décennies d'utilisation.
Informations de montage
Le montage nécessite le démontage complet du boîtier de direction. Contrôlez tous les roulements, joints d'étanchéité et cales lors de la révision. Réglez correctement la précharge de la vis sans fin et l'engrènement du secteur selon les instructions d'usine pour éliminer le jeu et garantir un fonctionnement souple. Remplissez le boîtier de direction avec la quantité correcte d'huile de boîte de vitesses 90W ou graisse conforme aux spécifications d'origine.
Compatibilité
Vérifiez le diamètre du secteur denté et les dimensions du boîtier de direction avant de commander. Les boîtiers de direction à vis sans fin et secteur existaient en différentes versions avec des dimensions et constructions de roulements variées. Mesurez l'arbre principal d'origine et comparez les spécifications techniques.
Contexte historique
Le système de direction à vis sans fin et secteur fut appliqué dès les années 1920 sur les camions et véhicules lourds. Grâce au rapport de transmission élevé, il était parfaitement adapté aux camions militaires lourds, où la robustesse et la maintenabilité primaient sur la maniabilité.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Dodge | |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC53 carryall | 1942, 1943, 1944 |
| Dodge WC54 ambulance | 1942, 1943, 1944 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC58 radio command car | 1942, 1943, 1944, 1945 |
| Dodge WC63 6x6 (winch) | 1943, 1944, 1945 |
📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 9-808 — Technical Manual — uniquement pour Dodge ¾ tonne 4×4 (série WC)
