Ensemble plancher arrière avec rehausse et partie arrière
⚙️ FICHE TECHNIQUE – REAR FLOOR ASSY. WITH RISER – WILLYS CJ-2A
📋 DESCRIPTION GÉNÉRALE

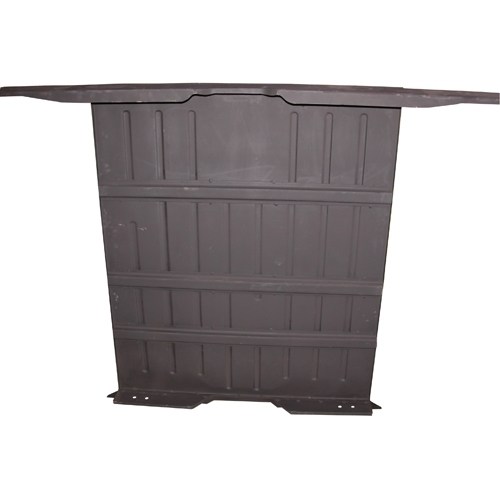

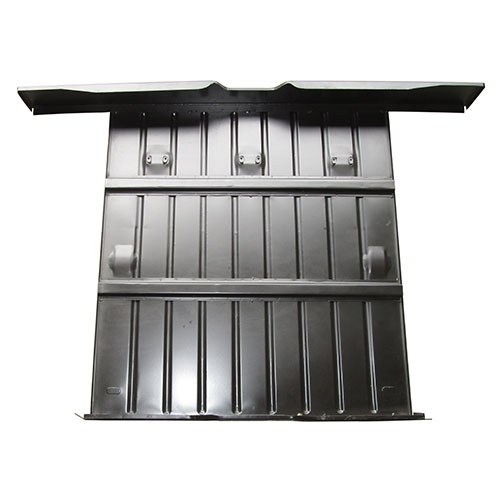

Le Rear Floor Assembly with Riser est le plancher arrière complet de la Jeep Willys CJ-2A, avec la partie relevée riser qui relie le plancher avant au plancher arrière.
Cette pièce supporte la banquette arrière, assure la rigidité de la carrosserie et relie le plancher aux passages de roues.
La version de SGI Reengus est fabriquée en acier électro-galvanisé laminé à froid, conformément aux spécifications d’usine Willys-Overland (1945–1949).
🔧 SPÉCIFICATIONS TECHNIQUES
| Élément / Aspect | Détail |
|---|---|
| Modèle concerné | Willys CJ-2A (1945–1949) |
| Fonction | Plancher arrière complet + riser (support de banquette + liaison avant/arrière) |
| Matériau | Acier électro-galvanisé laminé à froid (SGI Reengus) |
| Épaisseur plancher | env. 16 gauge (~1,2 mm) |
| Épaisseur riser & renforts | env. 14–16 gauge (~1,5–1,2 mm) |
| Construction | Plancher + riser intégré, découpé CNC, soudé par points |
| Dimensions | Conformes aux cotes d’origine Willys CJ-2A |
| Points de fixation | Préparés pour montage sur châssis, passages de roues et supports arrière |
| Finition | Non peint, fourni en acier galvanisé brut SGI |
🛠️ INSTALLATION
-
Dépose de l’ancien plancher + riser.
-
Ajustement et alignement du nouveau.
-
Positionnement correct du riser entre plancher avant et arrière.
-
Soudage / rivetage selon les points d’origine.
-
Finition (apprêt, peinture, traitement) par le client.
📦 LIVRAISON
-
Plancher arrière complet avec riser (en une seule pièce).
-
Fabriqué en acier électro-galvanisé laminé à froid (SGI Reengus).
-
Non peint – prêt pour montage et finition.
📚 SOURCE
-
TM 9-1803B – Power Train, Body, and Frame.
-
Plans d’usine Willys-Overland 1945–1949.
-
Spécifications SGI Reengus.
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
ALL_CATEGORIES : PIECES DE PLANCHER DE CARROSSERIE SGI CJ3A, PIECES DE PLANCHER DE CARROSSERIE SGI M38, 03 SGI PIÈCES DE PLANCHER CARROSSERIE CJ3B, 03 SGI PIÈCES DE PLANCHER CARROSSERIE CJ3B
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Jeeps militaires | |
| Willys M38 | 1950, 1951, 1952 |
| Série CJ | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
| Jeep CJ-3B | 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
📐 Schémas & dessins techniques
Extrait du Technical Manual original CJ2A_PL_1949 — Parts List — uniquement pour Willys CJ-2A / CJ-3A (1949)
