LOCQUET PARE BRISE /TABLEAU EARLY
WOA2227E

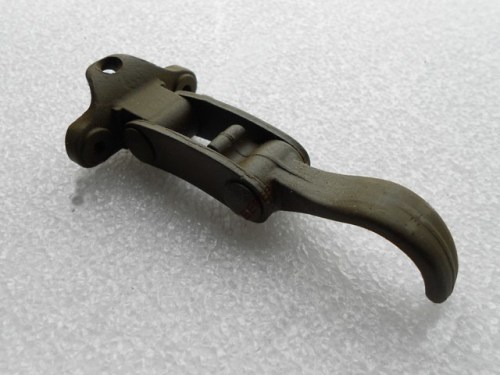

Bride de pare-brise sur cowl - modèle précoce
Type d'origine en laiton/bronze
Reproduction de la bride de pare-brise précoce qui fixe la partie avant du pare-brise contre le cowl. Ce type a été utilisé sur les premiers véhicules Willys MB et Ford GPW jusqu'à mi-1942, lorsqu'il a été remplacé par une version en acier estampé.
|
Matériau Laiton/bronze (brass) |
Version Early model (jusqu'à mi-1942) |
|
Numéro Ordnance WO-A-2227 / FM-GP-1103482-A |
Contenu À l'unité (2 pièces nécessaires par véhicule) |
Caractéristiques
- Numéro de pièce officiel Willys : WO-A-2227
- Numéro de pièce officiel Ford : FM-GP-1103482, FM-GPW-1103482-A
- Government Group : 1811 (Windshield assembly)
- Version précoce en laiton/bronze moulé
- Remplacé par une version en acier estampé à partir de mi-1942
- Complet avec fente d'origine pour ajustement
- 2 pièces nécessaires par véhicule (gauche et droite)
★ Reproduction exacte de la bride précoce en laiton/bronze telle qu'utilisée sur les premières séries de production des Willys MB et Ford GPW.
Application
Véhicules Willys MB et Ford GPW précoces (1941 jusqu'à mi-1942). Après mi-1942, cette version en laiton/bronze a été remplacée par une bride en acier estampé. Attention : les catches de reproduction peuvent ne pas bien fonctionner avec les brides en laiton d'origine en raison de largeurs différentes.
Informations de montage
Fixe le pare-brise au cowl avec fente réglable pour un ajustement correct. À monter à gauche et à droite du pare-brise. Fonctionne avec la catch WO-A-2791 (FM-GPW-1104388) qui se fixe sur le cowl. Lors de l'utilisation de pièces de reproduction : vérifier que la bride et la catch fonctionnent bien ensemble, les pièces d'origine et de reproduction peuvent différer en dimensions.
Compatibilité
Uniquement pour les véhicules MB/GPW précoces (jusqu'à mi-1942). NON compatible avec les véhicules de modèle tardif utilisant la version en acier estampé. Pour la restauration : vérifier si votre véhicule était à l'origine équipé de brides en laiton ou en acier. Les véhicules Ford early script GPW utilisaient ce type. Les véhicules produits ultérieurement avaient des brides en acier estampé sans fente de réglage.
Contexte historique
Les brides de pare-brise en laiton/bronze ont été utilisées sur les premières jeeps Willys MB et Ford GPW produites à partir de 1941. Mi-1942, cette version moulée coûteuse a été remplacée par une version en acier estampé plus simple dans le cadre de la simplification de production pendant la guerre.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Jeeps militaires | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Série CJ | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — uniquement pour Willys MB / Ford GPW (¼ tonne 4×4)
