SUPPORT PHARE BLACKOUT/AILE JEEP MB
Protection occultante de style pierre tombale
Pour les premières jeeps sans Blackout

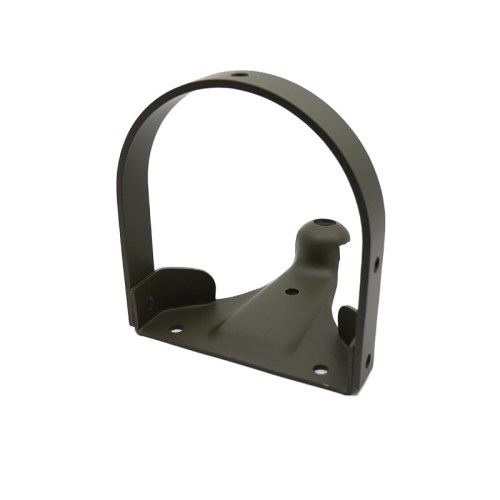

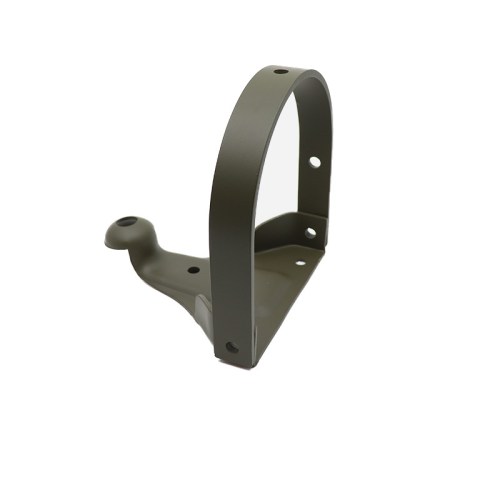

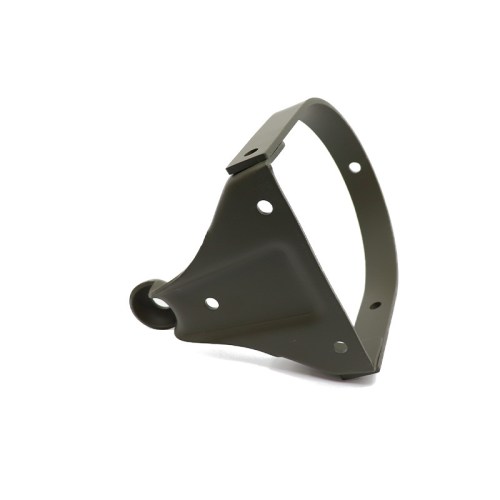

Support Lampe de Conduite Blackout
Pour aile gauche
Support métallique pour la lampe de conduite blackout qui se monte sur l'aile gauche. Ce support forme l'arceau de protection autour de la lampe et porte l'ensemble complet de la lampe. La fixation s'effectue avec deux boulons sur le bord de l'aile.
|
Matériau Acier |
Finition Apprêt (à peindre) |
|
Montage Aile gauche |
Type Style horseshoe (forme fer à cheval) |
Caractéristiques
- Support pour lampe de conduite blackout
- Se monte sur l'aile gauche
- Comprend l'arceau de protection autour de la lampe
- Avec points de fixation pour l'unité de lampe
- Construction en acier
★ Reproduction dans le style horseshoe correct tel qu'appliqué à partir de mi-1942 sur les jeeps militaires.
Informations de montage
Le support se fixe avec deux boulons sur le bord de l'aile. Les points de fixation se situent à l'avant de l'aile gauche. Le câblage de la lampe blackout passe par le hat-channel sous l'aile vers le faisceau principal. Pour un placement correct : l'angle du support dépasse d'environ 5mm du bord de l'aile.
Compatibilité
Attention : il existe deux versions de supports de lampe blackout — le 'tombstone' précoce (forme en U, retrofit) et le 'horseshoe' ultérieur (forme fer à cheval, montage d'usine à partir de mi-1942). Cette version horseshoe est correcte pour les jeeps à partir de 1942-1943. Sur la production Ford, reconnaissable à plusieurs soudures par points autour des points de fixation.
Contexte historique
Les lampes de conduite blackout ont été montées en série sur les jeeps militaires à partir de début 1942 pour les missions tactiques nocturnes. La lampe émettait une lumière limitée vers le bas pour permettre la conduite en convoi sans détection ennemie.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
⚠ Une erreur dans cette description ? Signalez-la à info@willys.be
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Jeeps militaires | |
| Willys MB | 1942, 1943, 1944, 1945 |
📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 10-1513 — Maintenance Manual — uniquement pour Willys MB / Ford GPW (1942)
