PRISE REMORQUE FAISCEAU PRINCIPAL
🇫🇷 ⚙️ FICHE TECHNIQUE – PLUG, TRAILER MAIN HARNESS – WARNER
📖 DESCRIPTION

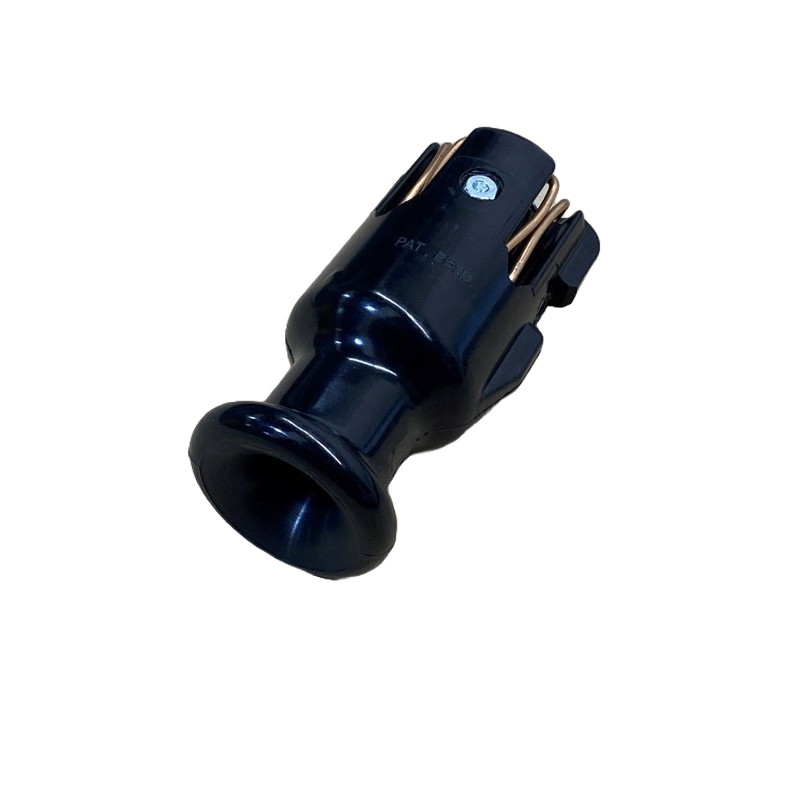

Le connecteur Warner est la prise militaire d’origine montée à l’arrière gauche de la jeep, à côté du feu arrière gauche.
Il relie le faisceau principal de la jeep au câblage de la remorque (Bantam T3 / MBT).

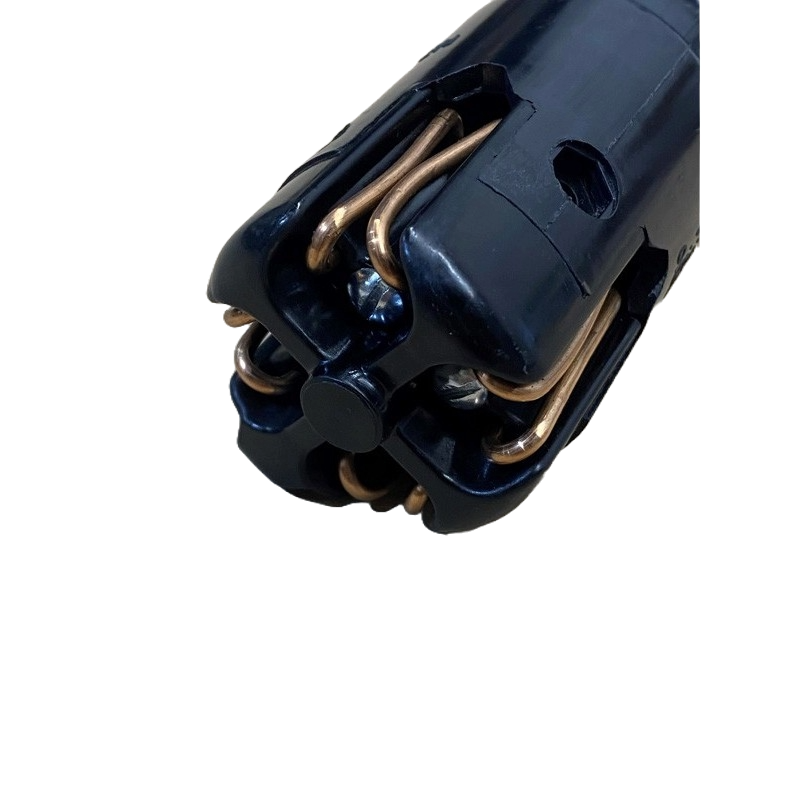

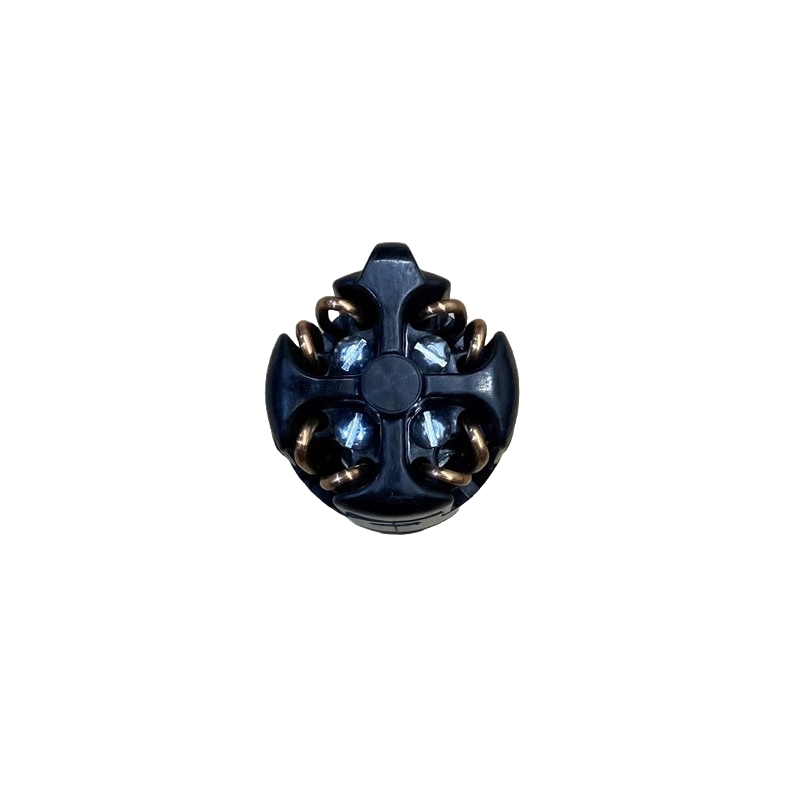

Cette prise possède 4 broches actives + masse via le boîtier métallique.
🔧 APPLICATION
-
Willys MB (1941–1945)
-
Ford GPW (1942–1945)
-
Remorques Bantam T3 / Willys MBT
📑 SPÉCIFICATIONS TECHNIQUES
| Caractéristique | Valeur |
|---|---|
| Type | Prise de remorque, type Warner |
| Connexions | 4 broches + masse via boîtier |
| Matériau | Boîtier en alliage d’aluminium/zinc, insert en bakélite |
| Finition | Peinture OD Green ou noire |
| Emplacement | Arrière gauche, à côté du feu arrière |
| Fonction | Relie l’éclairage jeep à l’éclairage remorque |
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Jeeps militaires | |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 10-1281 — Parts List & Maintenance Manual — uniquement pour la remorque 1/4 tonne 2 roues (Bantam T3 / Willys MB-T)
