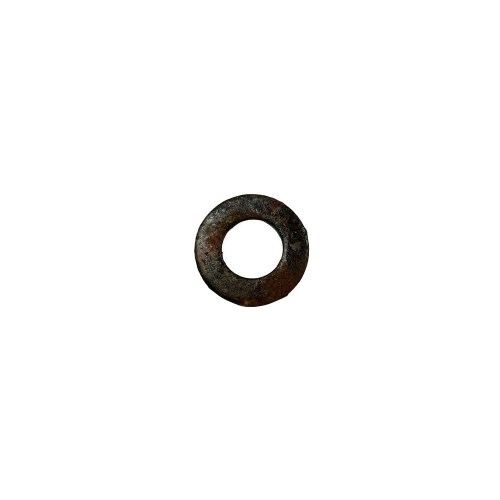

Rondelle ressort anneau de remorquage remorque 1/4 ton
Rondelle pour œil de lunette de remorque 1/4 ton
Pour remorques Bantam T-3, Willys MBT, M100 et M416
Rondelle pour l'assemblage de lunette des remorques militaires 1/4 ton. Cette pièce se monte devant le ressort sur l'axe de lunette et assure le bon fonctionnement du point de pivotement entre la remorque et l'attelage. La rondelle fait partie de l'assemblage complet de lunette caractéristique des remorques militaires WWII et ultérieures.
|
Application Remorque militaire 1/4 ton |
Type Rondelle plate (flat washer) |
|
Position Devant le ressort sur l'axe de lunette |
Compatibilité Bantam T-3, MBT, M100, M416 |
Caractéristiques
- Rondelle plate pour assemblage de lunette
- Utilisée devant le ressort sur l'axe de lunette
- Convient à toutes les remorques militaires 1/4 ton
- Élément du mécanisme de pivotement
- Nécessaire au bon fonctionnement de l'œil de lunette
★ Reproduction fabriquée selon les spécifications d'origine pour remorques militaires 1/4 ton.
Application
Cette rondelle convient à toutes les remorques militaires 1/4 ton : Bantam T-3 (WWII), Willys MBT (WWII), M100 (après-guerre) et M416 (ère Vietnam). La rondelle s'utilise en combinaison avec le ressort de lunette, l'écrou freiné et la goupille fendue pour monter correctement l'axe de lunette dans le boîtier de lunette.
Informations de montage
La rondelle se place devant le ressort sur l'axe de lunette. Ordre de montage : œil de lunette dans le boîtier, rondelle, ressort, écrou freiné (castle nut) et goupille fendue. L'écrou freiné ne se serre pas à fond — la lunette doit pouvoir tourner librement dans le boîtier pour permettre l'oscillation de la remorque.
Compatibilité
Bien que les œils de lunette des MBT et M416 soient interchangeables (même coupe oblique), la M100 a un angle différent et ne convient pas aux boîtiers MBT/M416. Les rondelles sont cependant universelles pour toutes les remorques 1/4 ton. Attention : les œils de lunette MBT sont de diamètre plus fin que les exemplaires M416.
Contexte historique
L'assemblage de lunette avec ressort était une conception ingénieuse qui réduisait les chocs et tensions entre véhicule tracteur et remorque lors d'accélérations ou d'arrêts brusques. Le mécanisme de pivotement permettait à la remorque et au véhicule de s'incliner dans des directions opposées — essentiel pour l'utilisation tout-terrain durant la WWII.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
