RACCORD 1/4
WO387891
Raccord 1/4" Ligne d'Huile
Pour flexibles de filtre à huile

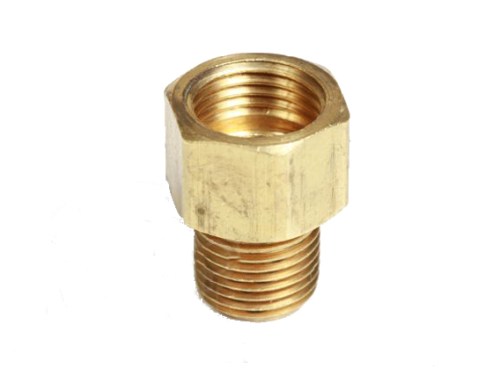

Raccord en laiton pour les conduites de circulation d'huile du filtre à huile externe. Cette petite pièce essentielle relie le flexible d'huile au boîtier du filtre à huile et assure une alimentation fiable en huile.
|
Matériau Laiton |
Filetage 1/8" NPT et 1/4" inverted flare |
|
Application Système de filtre à huile |
Type Version droite |
Caractéristiques
- Construction en laiton pour la durabilité
- Filetage 1/8" NPT (mâle)
- Raccord 1/4" inverted flare (femelle)
- Compatible avec les conduites d'huile flexibles
- Résistant à la corrosion
★ Raccord en laiton de qualité garantissant une connexion étanche entre le filtre à huile et la conduite d'alimentation. Essentiel pour le bon fonctionnement d'un système de filtre à huile bypass.
Informations de montage
Utiliser des rondelles d'étanchéité en cuivre pour une étanchéité optimale. Serrer le filetage à la main puis resserrer de 1/4 à 1/2 tour. Vérifier l'absence de fuites après le démarrage du moteur.
Compatibilité

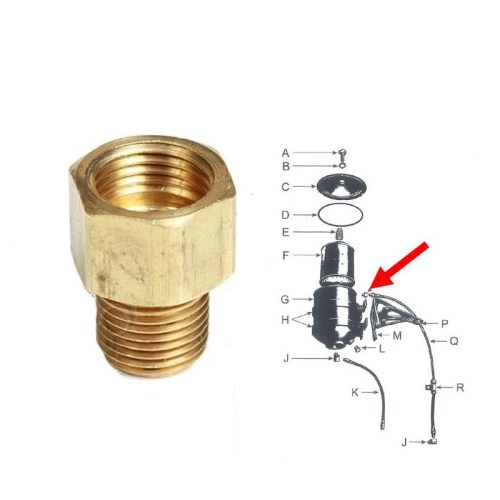

Attention : les systèmes de filtre à huile présentent différentes configurations de raccords. L'entrée utilise généralement un raccord droit, la sortie un coude à 90°. Vérifiez la configuration requise par votre canister de filtre à huile avant de commander.
Contexte historique
Les filtres à huile externes sur les véhicules de l'époque WWII fonctionnaient selon le principe bypass, où seul un pourcentage de l'huile était filtré. Ces raccords en laiton étaient standard pour les conduites d'huile hydrauliques.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
⚠ Une erreur dans cette description ? Signalez-la à info@willys.be
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
ALL_CATEGORIES : Filtre à huile Willys MB Ford GPW M201, Filtre de Circulation d'Huile CJ
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Jeeps militaires | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 (early) | 1956, 1957, 1958, 1959 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Willys M38 | 1950, 1951, 1952 |
| Willys M38A1 | 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971 |
| Série CJ | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
| Jeep CJ-3B | 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
| Jeep CJ-5 | 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983 |

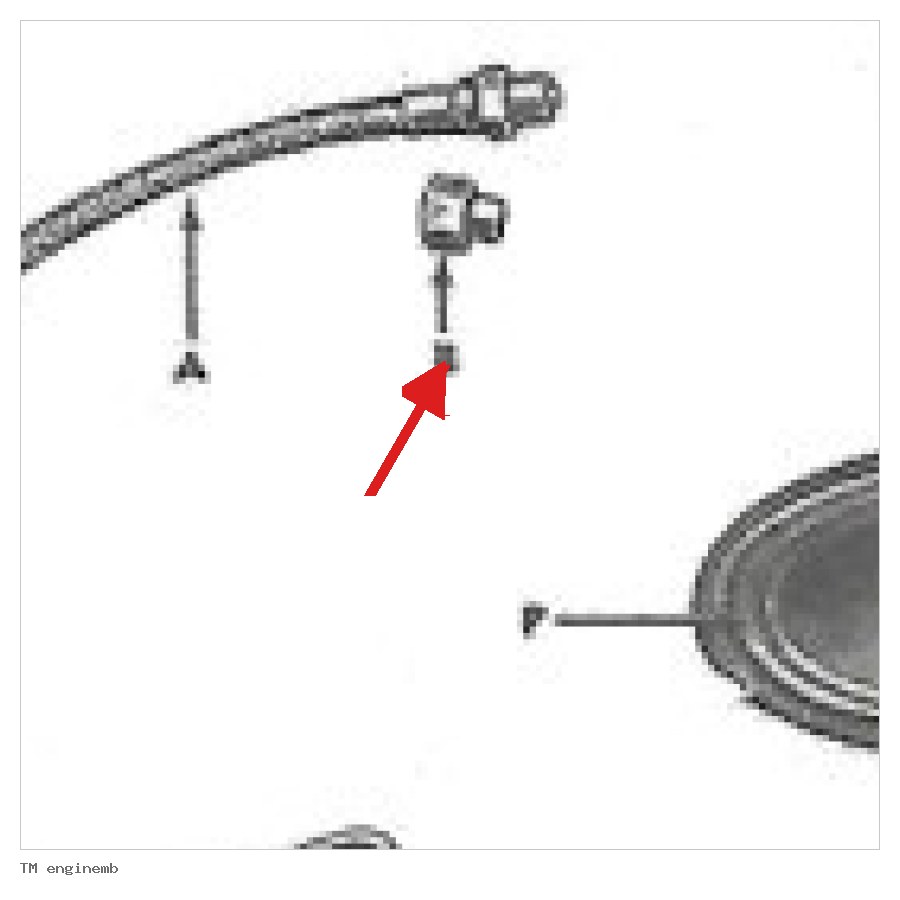

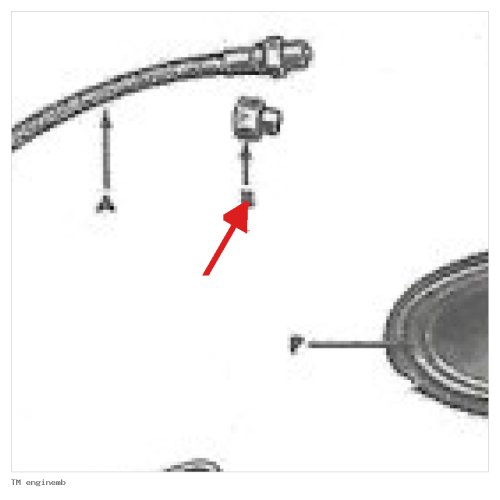

📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 10-1513 — Maintenance Manual — uniquement pour Willys MB / Ford GPW (1942)
