GPW ensemble bielle 2 & 4
WO640072
Ensemble bielle cylindres 2 & 4
Moteur L-134

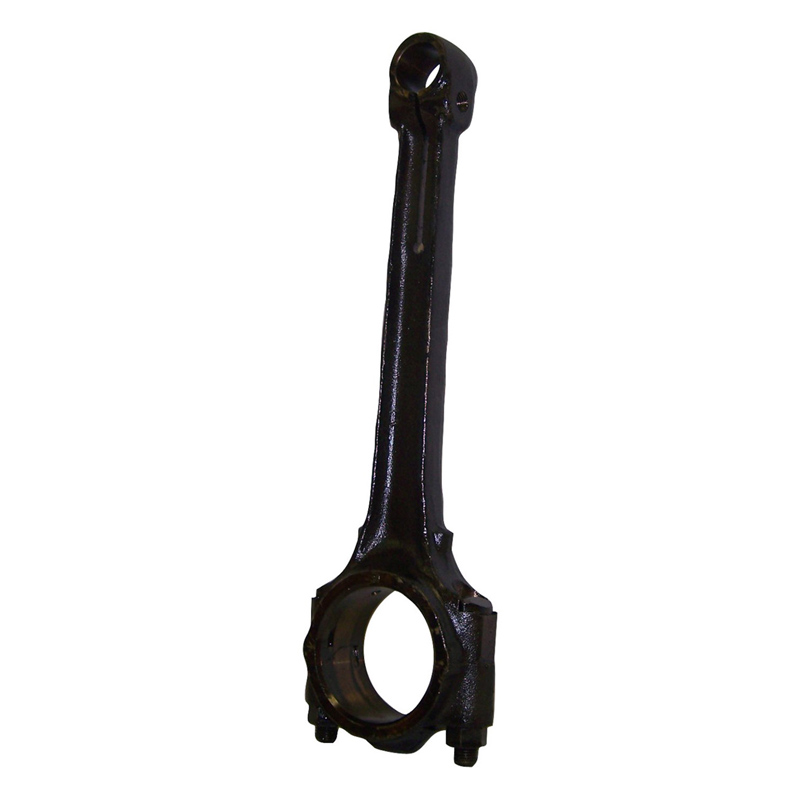

Ensemble bielle pour les cylindres 2 et 4 du moteur L-134. Cette bielle possède une construction déportée spécifique qui diffère des bielles pour cylindres 1 et 3, et est essentielle pour le montage et l'équilibrage corrects du moteur.
|
Application Cylindres 2 & 4 |
Moteur L-134 (Go Devil) |
|
Référence WO-640072F |
Type Complet avec boulonnerie |
Caractéristiques
- Déport spécifique pour cylindres 2 et 4
- Construction en acier forgé
- Boulon de connexion 7/16"
- Trou de gicleur d'huile pour lubrification correcte
- Compatible entraînement par chaîne et par engrenage
★ Bielle fabriquée avec précision selon les spécifications d'origine pour des performances moteur fiables et une longue durée de vie.
Informations de montage
Attention : les bielles pour cylindres 2 & 4 ne sont PAS interchangeables avec les bielles pour cylindres 1 & 3 en raison de la construction déportée. Le côté court du déport doit pointer vers le palier de vilebrequin le plus proche. Le trou de gicleur d'huile doit toujours être orienté à l'opposé de l'arbre à cames. Vérifiez toujours que la bielle est centrée dans le piston après montage.
Compatibilité
Cette bielle convient uniquement aux positions 2 et 4 dans le moteur. N'utilisez jamais une bielle pour cylindres 1/3 en position 2/4 ou inversement — cela entraînerait un mauvais alignement et des dommages moteur. Les quatre bielles doivent être équilibrées en poids (à quelques grammes près) pour un équilibrage moteur optimal.
Contexte historique
La référence WO-640072 a remplacé la précédente WO-640000 à partir de mi-1944, avec une construction améliorée au niveau de la tête pour une résistance accrue et une moindre sensibilité au traitement thermique.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
⚠ Une erreur dans cette description ? Signalez-la à info@willys.be
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Jeeps militaires | |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 10-1513 — Maintenance Manual — uniquement pour Willys MB / Ford GPW (1942)
