JAUGE NIVEAU CARBURANT US 24 VOLTS
WOA8184-24

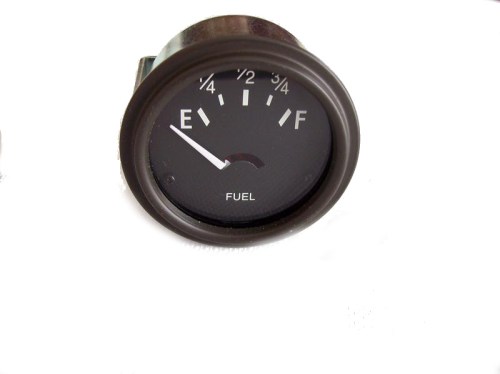

Jauge à carburant 24 Volts
Pour jeeps militaires avec système électrique 24V
Reproduction de jauge à carburant pour systèmes électriques 24 volts. Cette jauge remplace l'instrument d'origine du tableau de bord et fonctionne avec le capteur de carburant correspondant dans le réservoir. Pièce essentielle pour le bon fonctionnement de l'indication du niveau de carburant.
|
Tension 24 Volts |
Montage Ouverture tableau de bord 2" (50,8 mm) |
|
Finition Cadran noir, aiguille blanche |
Raccordement Connecteur caoutchouc type Packard |
Caractéristiques
- Système électrique 24 volts
- Diamètre de montage 2" (50,8 mm)
- Cadran noir avec aiguille blanche
- Quincaillerie de montage incluse
- Fonctionne avec capteur carburant 0-40 ohms
★ Reproduction de haute qualité qui se monte et fonctionne comme l'original avec les capteurs de carburant militaires standard.
Application
Cette jauge 24V est conçue pour les jeeps militaires équipées d'origine ou après conversion d'un système électrique 24 volts. Attention : cette jauge n'est PAS compatible avec les systèmes 6V ou 12V — utilisez A8184-6 pour système 6V et A8184-12 pour système 12V.
Informations de montage
Nécessite une ouverture de tableau de bord de 2" (50,8 mm). Le boîtier est mis à la masse via le support de montage au châssis. Fonctionne avec un capteur de carburant (plage 0-40 ohms) dans le réservoir de carburant. Vérifiez avant le montage que le réservoir et le châssis sont correctement mis à la masse — sans bonne masse, le système ne fonctionnera pas correctement.
Compatibilité
Fonctionne exclusivement avec systèmes électriques 24 volts. Nécessite un capteur de carburant de 0-40 ohms (0 ohm = vide, 40 ohms = plein). Non compatible avec systèmes 6V ou 12V. Pour utilisation sur véhicules avec connecteurs type Packard : respectez le câblage correct selon le manuel technique.
Contexte historique
Les jeeps militaires furent produites à partir des années 50 avec des systèmes électriques 24 volts pour des performances améliorées dans les applications militaires lourdes. Le système 24V offrait de meilleures performances au démarrage et une capacité supérieure pour les équipements militaires de communication et d'éclairage.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
⚠ Une erreur dans cette description ? Signalez-la à info@willys.be
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
ALL_CATEGORIES : ÉLECTRIQUE - CARROSSERIE MB, 09 TABLEAU DE BORD MB/GPW, TABLEAU DE BORD CJ2A, TABLEAU DE BORD CJ3A, 09 DASHBOARD CJ3B
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Jeeps militaires | |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
| Série CJ | |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
📐 Schémas & dessins techniques
Extrait du Technical Manual original CJ2A_PL_1949 — Parts List — uniquement pour Willys CJ-2A / CJ-3A (1949)
Extrait du Technical Manual original TM 10-1513 — Maintenance Manual — uniquement pour Willys MB / Ford GPW (1942)
Extrait du Technical Manual original TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — uniquement pour Willys MB / Ford GPW (¼ tonne 4×4)
