Interrupteur éclairage tableau de bord avec bouton
Interrupteur éclairage de tableau avec bouton
Pour jeeps WWII de production early et mid

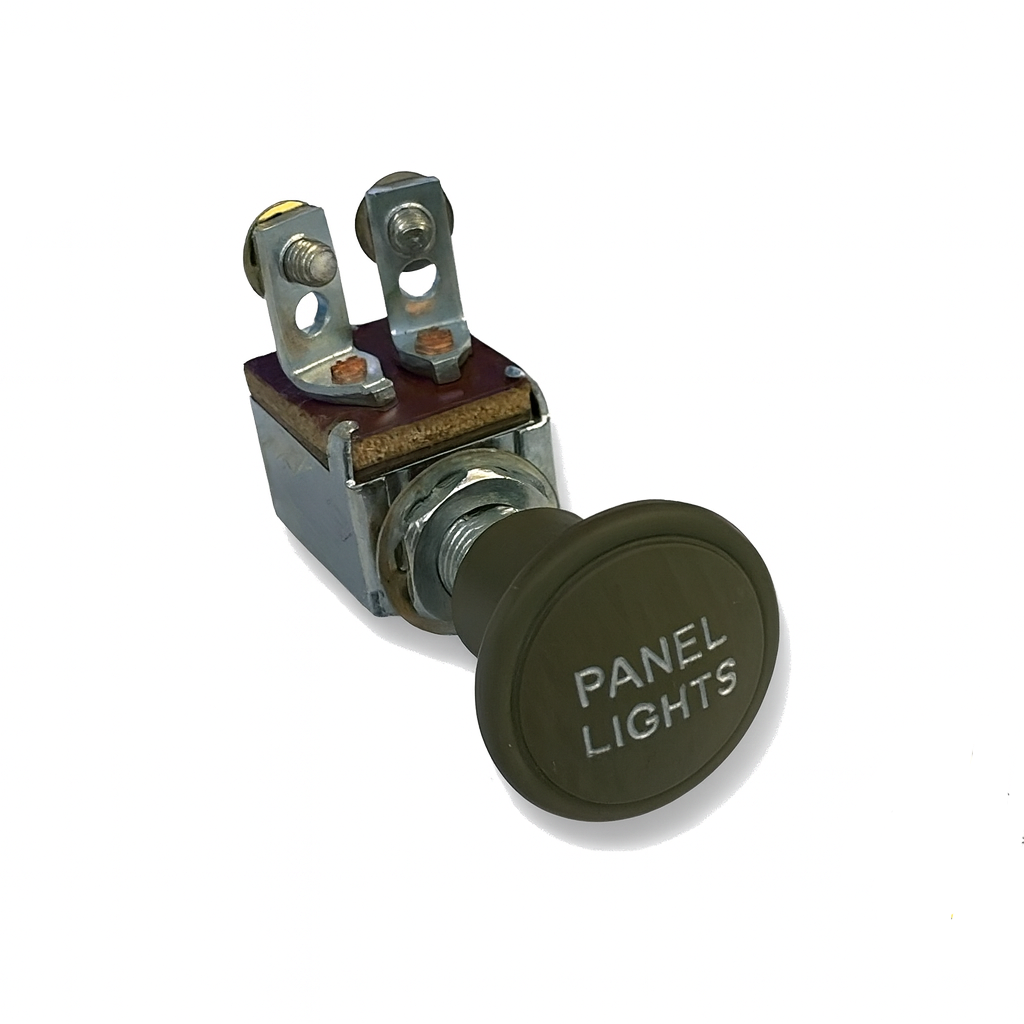

Interrupteur à deux positions pour la commande de l'éclairage du tableau de bord sur les jeeps WWII. Cet interrupteur était monté sur le tableau de bord et est équipé d'un bouton avec marquage 'PANEL LIGHTS'. Pièce essentielle pour le bon fonctionnement de l'éclairage du tableau de bord.
|
Type Interrupteur à deux positions |
Application Éclairage du tableau de bord |
|
Marquage PANEL LIGHTS sur le bouton |
Référence WO-A1333 |
Caractéristiques
- Interrupteur à deux positions pour commande marche/arrêt
- Bouton avec inscription marquée 'PANEL LIGHTS'
- Pour véhicules avec interrupteur de phares type push/pull
- Repro selon spécifications d'origine
- Complet avec bouton de commande
★ Reproduction correcte de l'interrupteur d'origine pour éclairage de tableau, adapté aux jeeps WWII de production early et mid équipées d'un interrupteur de phares type push/pull.
Application
Pour Willys MB et Ford GPW de production early et mid (1941-1944). Cet interrupteur était utilisé sur les véhicules équipés d'un interrupteur de phares type push/pull. Vers juin 1944, l'interrupteur push/pull fut remplacé dans la production ultérieure par un interrupteur rotatif intégrant l'éclairage du tableau de bord.
Informations de montage
Cet interrupteur convient uniquement aux véhicules équipés d'un interrupteur de phares push/pull (non compatible avec les véhicules à interrupteur rotatif, où l'éclairage du tableau est intégré). Montage dans le tableau de bord entre l'interrupteur blackout driving light et le bouton de commande du starter.
Compatibilité
Uniquement compatible avec les véhicules équipés d'un interrupteur de phares push/pull. Non compatible avec les véhicules de production tardive (après juin 1944) équipés d'un interrupteur rotatif intégrant l'éclairage du tableau dans l'interrupteur de phares.
Contexte historique
L'interrupteur d'éclairage de tableau était une pièce standard du système électrique des jeeps WWII early, permettant au conducteur de commander l'éclairage des instruments pour les opérations nocturnes. Cette configuration fut utilisée jusqu'en juin 1944, lorsque Ford GPW adopta un interrupteur rotatif avec éclairage de tableau intégré.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
⚠ Une erreur dans cette description ? Signalez-la à info@willys.be
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
ALL_CATEGORIES : 09 TABLEAU DE BORD MB/GPW, tableau de bord électrique cabine fermée, tableau de bord électrique cabine ouverte
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Jeeps militaires | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 10-1513 — Maintenance Manual — uniquement pour Willys MB / Ford GPW (1942)
Extrait du Technical Manual original TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — uniquement pour Willys MB / Ford GPW (¼ tonne 4×4)
