Boîtier levier de vitesses transmission T84
WO635857

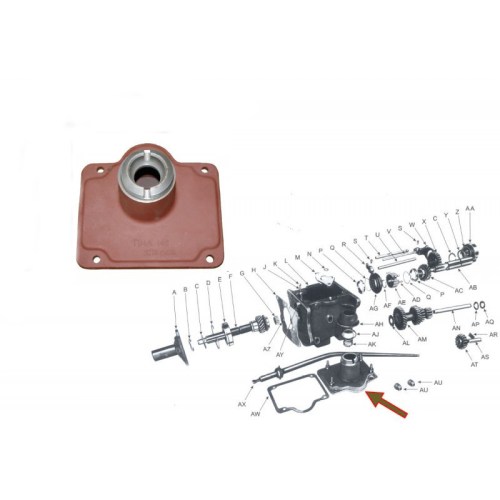

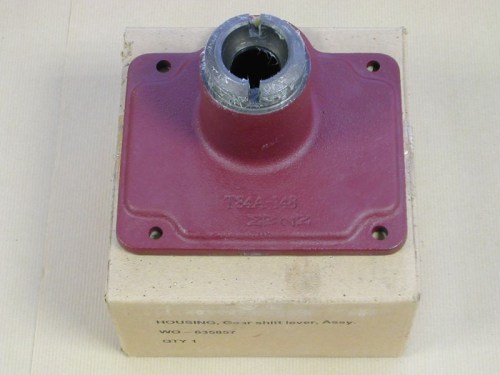

Couvercle supérieur (Gearshift Housing) boîte T84
Warner Gear T84J - Top Cover Assembly
Couvercle supérieur pour boîte de vitesses Warner T84J utilisée dans les Willys MB et Ford GPW 1/4-ton 4x4 trucks (1941-1945) et véhicules apparentés. Ce couvercle forme le logement du mécanisme de changement de vitesse et ferme la partie supérieure de la boîte. Complet avec quatre boulons de fixation et de construction plate, caractéristique de la T84 (la T90 possède un couvercle surélevé avec six boulons).
Application T84 top cover de boîte de vitesses | Véhicules Willys MB, Ford GPW (1941-1945), M201 |
Numéro d'origine WO635857 / A635857 | Fixation 4 boulons avec lock washers |
Caractéristiques
- Couvercle supérieur plat spécifique à la boîte Warner T84J Avec ouverture pour levier de vitesses et pivot pin Produit selon spécifications d'origine Nécessite un nouveau gearshift housing gasket lors du montage (non inclus) Compatible avec versions T84 anciennes et tardives
★ Ce couvercle supérieur est une pièce essentielle de la boîte T84 et forme le logement de la mécanique de changement de vitesse. La construction plate avec quatre points de fixation est caractéristique de la T84 et la distingue de la boîte T90 ultérieure.
📖 Issu du Technical Manual
Montage
- 1. Placer le nouveau gearshift housing gasket sur la boîte de vitesses 2. S'assurer que la tringlerie de changement de vitesse est en position neutre 3. Placer la spring washer sur le pivot pin 4. Poser le housing sur la transmission et installer les quatre lock washers et cap screws 5. Monter le levier de vitesses
Spécifications
- Spécifications Warner Gear T84J: Type: 3-speed synchronous mesh (2nd et 3rd synchronisés) Vitesses: 3 avant, 1 arrière Rapports: 1st: 2.665:1, 2nd: 1.564:1, 3rd: 1:1, Reverse: 3.554:1 Fixation couvercle: 4x cap screws avec lock washers
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Jeeps militaires | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 (early) | 1956, 1957, 1958, 1959 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — uniquement pour Willys MB / Ford GPW (¼ tonne 4×4)
