GUIDE DE LEVIER DE COMMANDE DE PLAQUE T84
WO635859

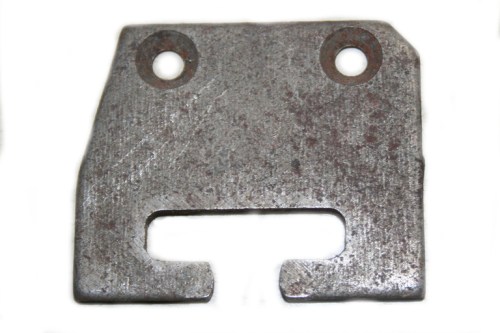

Plaque de guidage de tige de sélection tour supérieure T84
Upper shift plate avec rivets de fixation pour boîte de vitesses Warner T84J
Plaque de guidage supérieure (shift plate upper) pour la tige de sélection dans la tour supérieure (top shifter tower) de la boîte T84. Cette pièce guide le levier de vitesses (shift cane) et assure le mouvement correct dans le schéma de sélection en H. Essentielle pour un passage de vitesses fluide dans la transmission Warner T84J des Willys MB et Ford GPW.
Application Boîte T84 top shifter tower | Véhicule Willys MB / Ford GPW (1941-1945) |
Numéro d'origine WO-635859 | Exécution Avec rivets de fixation (rivets) |
Caractéristiques
- Plaque de guidage pour tige de sélection dans top shifter tower Rivetée sur le fond de la tour Munie de 'doigts' pour sélection correcte en schéma H Pièce de remplacement en cas d'usure ou de dommage Compatible avec transmission Warner T84J synchronous mesh Convient également pour M201 avec T84
★ Les 'doigts' de cette plaque de guidage doivent être correctement formés (écartement env. 9,5 mm, légèrement arrondis) pour garantir un passage de vitesses fluide. En cas de dommage ou d'usure, des difficultés de passage ou un déboîtage peuvent survenir.
📖 Issu du Technical Manual
Montage
- 1. Retirer l'ancienne plaque de guidage en perçant les rivets 2. Positionner la nouvelle plaque sur le fond de la shift tower 3. Fixer avec rivets (rivets) à la position d'origine 4. Vérifier que les 'doigts' sont correctement orientés pour le schéma H 5. Tester le mouvement du shift cane à travers toutes les vitesses
Spécifications
- Partie de l'ensemble Warner T84J top shifter assembly Écartement entre 'doigts': environ 3/8" (9,5 mm), légèrement arrondis Schéma H: 1st gauche avant, 2nd droite avant, 3rd droite arrière, Reverse gauche arrière Fixation: rivetée sur tower bottom
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Jeeps militaires | |
| Willys MB (early) | 1941, 1942 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — uniquement pour Willys MB / Ford GPW (¼ tonne 4×4)
