KIT VISSERIE CAISSE/CHASSIS GPW
WOA12233FIX

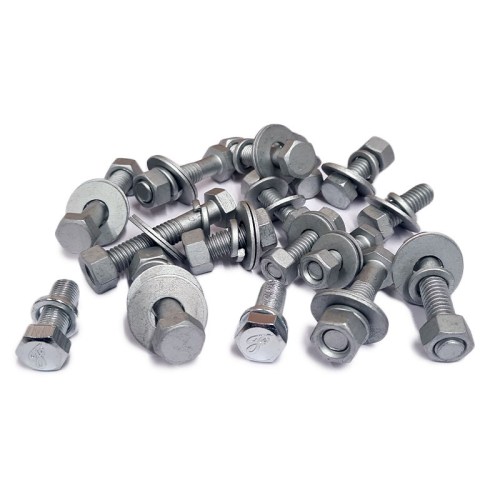

Jeu de boulons fixation caisse Ford GPW
Complet avec écrous, rondelles et écrous PAL
Jeu de fixations complet pour la fixation de la caisse sur le châssis du Ford GPW. Cet ensemble contient tous les boulons, écrous, rondelles de blocage et écrous PAL nécessaires selon les spécifications d'origine.
|
Matériau Geharde staallegering |
Application Carrosserie-chassis bevestiging |
|
Exécution Met correcte borgring-volgorde |
Contenu du jeu 14 bouten met toebehoren |
Caractéristiques
- Jeu de 14 boulons de fixation pour montage complet de la caisse
- Différentes longueurs : 3/8-16NC x 1¾", 3/8-16NC x 2", 3/8-16NC x 1¼", 3/8-16NC x 1", 5/16-18NC x ⅝", plus 3/8-24NF x ¾" pour les goussets de marchepieds
- Inclut rondelles plates, rondelles à denture externe et rondelles à denture interne/externe
- Fourni avec écrous PAL (écrous auto-freinés) pour fixation durable
- Fabrication selon spécifications ORD 9 SNL G-503
★ Ce jeu de boulons est assemblé selon les spécifications Ordnance d'origine et contient l'ordre correct des rondelles pour un montage de caisse authentique et fiable.
Application
Convient pour Ford GPW 1941-1945. Le jeu comprend toutes les fixations nécessaires pour les 12 points de fixation principaux : plaque de plancher avant (positions 1-2), section centrale (positions 3-6), section hat channel (positions 7-8) et panneau arrière vers châssis (positions 9-12), plus deux boulons horizontaux pour les goussets de marchepieds à l'avant.
Informations de montage
Respecter l'ordre de montage correct par emplacement de boulon comme décrit dans TM 9-1803B section Body and Frame. Ordre standard (de haut en bas) : tête de boulon, petite rondelle à denture externe, rondelle plate, grande rondelle à denture interne/externe, étrier de caisse, patin d'isolation en asphalte (fourni séparément), châssis, grande rondelle à denture interne/externe, rondelle plate, petite rondelle à denture externe, écrou et écrou PAL. Position 4 (sous hat channel du réservoir de carburant) se monte par le bas avec boulon vers le haut dans un écrou captif. Positions 7 et 8 utilisent des boulons de 2"; position 4 utilise un boulon de 1".
Compatibilité
Ce jeu est spécifiquement assemblé pour Ford GPW. Le Willys MB utilise les mêmes filetages mais peut nécessiter des longueurs ou combinaisons de rondelles légèrement différentes sur certaines positions. Les têtes de boulons sur GPW ne sont généralement pas marquées du tampon "F", à l'exception des boulons horizontaux des goussets de marchepieds (position toeboard). Toujours utiliser des body mounting pads (laminé caoutchouc-tissu) entre caisse et châssis — ceux-ci ne sont pas inclus dans le jeu.
Contexte historique
Les fixations de caisse du Ford GPW suivaient les spécifications du US Army Ordnance Department et furent utilisées de 1942 à 1945 sur tous les contrats de production GPW. Les écrous PAL étaient un standard militaire pour fixation résistante aux vibrations dans des conditions tout-terrain sévères.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
ALL_CATEGORIES : BOULONS CHASSIS 15, 02 PIECES DE PLANCHER DE CARROSSERIE SGI
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Jeeps militaires | |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
