ACHTERAS WIELLAGER SHIM SET
Achteras Wiellager Shim Pack Dana 44

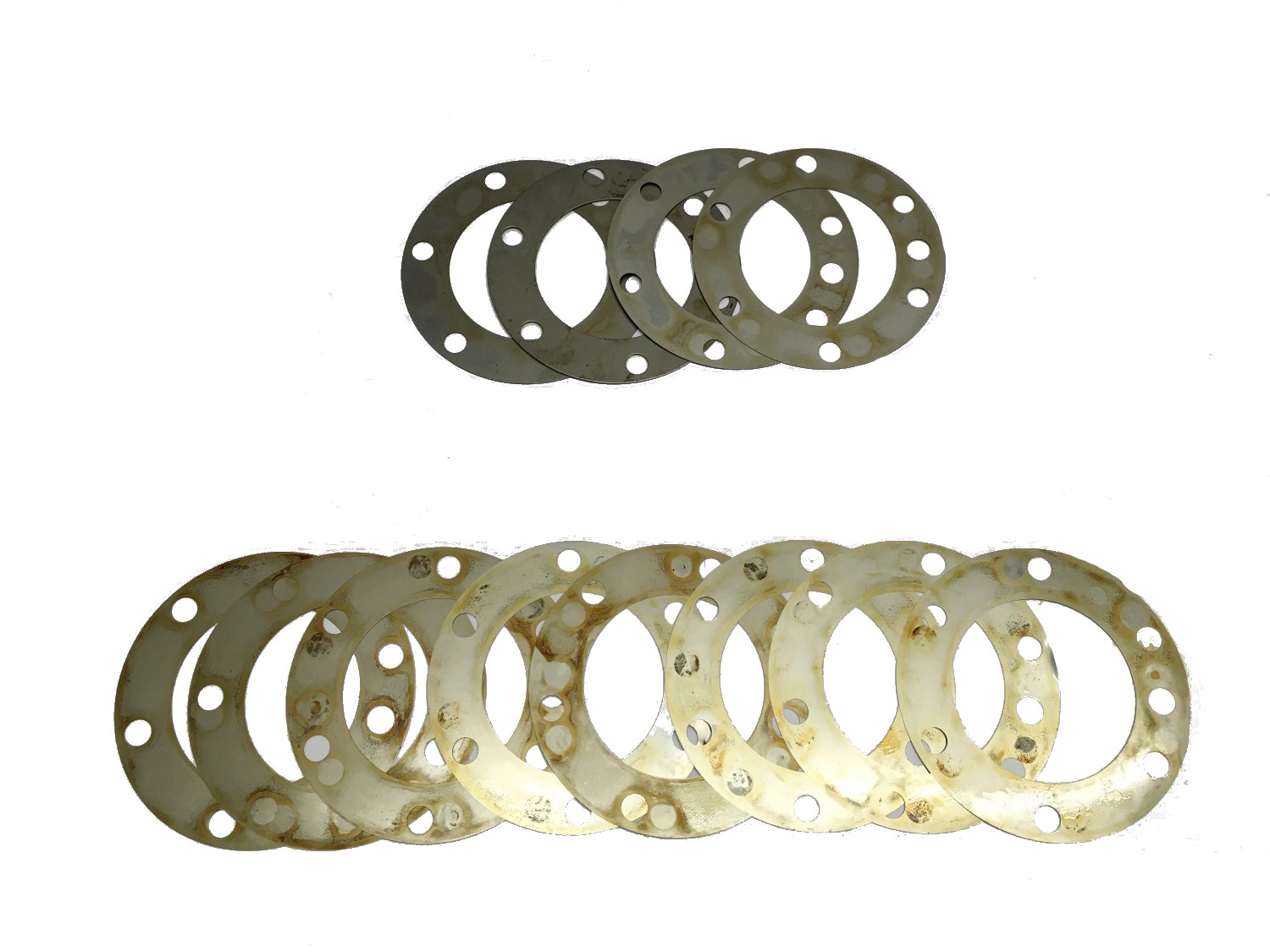

Set van 12 shims voor afstelling lagerspeling
Complete shim pack voor het correct afstellen van de achteras wiellagerspeling op voertuigen met Dana 41 of Dana 44 achteras. Deze set bevat 12 shims in verschillende diktes, voldoende voor een volledige asrevisie. De shims worden geplaatst tussen het binnenste wiellager en de asflens om de juiste voorspanning en speling in te stellen.
|
Toepassing Dana 41/44 achteras met taps toelopende assen |
Inhoud set 12 shims in verschillende diktes |
|
Functie Afstelling wiellager voorspanning |
Montage Tussen binnenste lager en asflens |
Kenmerken
- Complete set van 12 shims voor één volledige achteras revisie
- Verschillende diktes voor nauwkeurige afstelling lagerspeling
- Voor Dana 41 en Dana 44 achterassen met tapered axles
- Plaatsing tussen binnenste wiellager en buitenste asflens
- Onmisbaar bij vervanging van achteraslagering
★ Deze shim pack is essentieel voor het correct afstellen van de achteras wiellagering. De set bevat voldoende shims om de juiste axle endplay in te stellen volgens fabriekspecificatie (0.001" - 0.006").
Toepassing
Voor voertuigen uitgerust met Dana 41 of Dana 44 achteras met taps toelopende assen (tapered axles). Dit betreft onder andere CJ-2A (1946-1949), CJ-3A (1949-1953), CJ-3B (1953-1964), M38 (1950-1952) en M38A1 (1952-1971) en gerelateerde modellen.
Montage-info
De shims worden gemonteerd op de buitenste asflens om het uitstekende deel van het binnenste wiellager af te dekken, voordat de bearing retainer plate, seal en backing plate worden geplaatst. Voeg of verwijder shims totdat de axle endplay binnen specificatie is: 0.001" tot 0.006" (0.025 - 0.15 mm). De juiste afstelling bepaalt de belasting op de lagers en beïnvloedt de backlash van de differentieel.
Compatibiliteit
Alleen geschikt voor Dana 41 en Dana 44 achterassen met taps toelopende assen (tapered axles). Niet compatibel met flanged axles of andere astypes. Let op: voertuigen met Dana 27 achteras (MB/GPW 1941-1945) gebruiken een ander systeem en vereisen andere shims.
Historische context
De Dana 44 achteras was de standaard krachtige achteras voor naoorlogse civiele en militaire jeeps vanaf 1946. De taps toelopende assen met shim-afstelling boden een robuuste en onderhoudsvriendelijke constructie voor zware terreinomstandigheden.
Deze beschrijving is automatisch gegenereerd. Twijfelt u over de pasvorm? Contacteer ons via info@willys.be.
⚠ Fout gespot in deze beschrijving? Meld het aan info@willys.be
Dit onderdeel is bestemd voor de restauratie van historische militaire voertuigen. Passen, uitlijnen, ontbramen of nabewerken hoort bij dit werk en is inherent aan de aard van deze goederen. Ook tussen originele voertuigen onderling bestaan maatverschillen.
Montage vereist technische kennis van het voertuig. Twijfelt u of dit onderdeel geschikt is voor uw uitvoering? Vraag het ons gerust vóór aankoop via info@willys.be.
Alle categorieën : : GROUP 11 REAR AXLE DANA 44, GROUP 11 - REAR AXLE CJ2A, GROUP 11 REAR AXLE DANA 44 CJ3B
Dit onderdeel past op:
| Model | Bouwjaren |
|---|---|
| Militaire jeeps | |
| Willys M38 | 1950, 1951, 1952 |
| Willys M38A1 | 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971 |
| CJ-serie | |
| Jeep CJ-2A | 1945, 1946, 1947, 1948, 1949 |
| Jeep CJ-3A | 1949, 1950, 1951, 1952, 1953 |
