Reparatieset draagarmscharnier
Gewicht: 0,36 kg
Afmetingen verpakking: 178 x 127 x 178 mm
Reparatieset Drag Link Bell Crank
3/4" as - voor vroege uitvoering
Compleet reparatieset voor de bell crank van het stuursysteem. Deze set elimineert speling en wiebelen in de stuurbekrachtiging door versleten lagers en pakkingen te vervangen. Geschikt voor vroege modellen met 3/4" as waarbij de kogel van de bell crank naar beneden wijst.
|
Materiaal Staal met lagers en afdichtingen |
As-diameter 3/4 inch (19 mm) |
|
Toepassing Stuursysteem vooras |

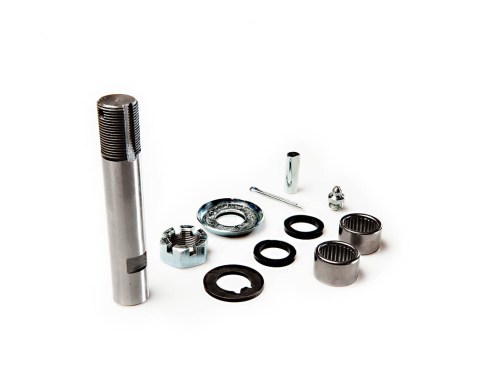

Inhoud set Pin, lagers, ringen, moer en afdichtingen |
Kenmerken
- Complete reparatieset voor bell crank stuursysteem
- Vervangen van versleten lagers en pakkingen
- Elimineerd speling en wiebelen bij sturen
- Voor 3/4" as-diameter (vroege uitvoering)
- Inclusive pin, lagers, ringen, moer en afdichtingen
★ Hoogwaardige reproductie van de originele specificaties. Deze set herstelt de nauwkeurige besturing en elimineert de typische slijtage aan de bell crank pivot.
Montage-info
Verwijder de oude pin door deze enkele uren in penetrerende olie te laten weken. Verwarm de pin daarna zo heet mogelijk en sla deze van onderaf met een grote hamer/doorslag naar buiten. De nieuwe lagers vervangen de originele bronzen bussen en elimineren alle speling uit de bell crank. De afdichtingen worden boven en onder de lagers gemonteerd om vuil buiten te houden.
Compatibiliteit
Let op: dit is de reparatieset voor de 3/4" as (vroege uitvoering waarbij de kogel naar beneden wijst). Late modellen gebruiken een 7/8" of 1-1/8" as met kogel naar boven. Controleer de diameter van uw as voor bestelling. Niet compatibel met latere varianten.
Historische context
De bell crank is het centrale draaipunt in het stuursysteem dat de drag link verbindt met de tie rods. Door oorlogsgebruik en jarenlange slijtage is dit een van de meest kritieke onderdelen die speling veroorzaken in het stuurgedrag.
Deze beschrijving is automatisch gegenereerd. Twijfelt u over de pasvorm? Contacteer ons via info@willys.be.
⚠ Fout gespot in deze beschrijving? Meld het aan info@willys.be
Dit onderdeel is bestemd voor de restauratie van historische militaire voertuigen. Passen, uitlijnen, ontbramen of nabewerken hoort bij dit werk en is inherent aan de aard van deze goederen. Ook tussen originele voertuigen onderling bestaan maatverschillen.
Montage vereist technische kennis van het voertuig. Twijfelt u of dit onderdeel geschikt is voor uw uitvoering? Vraag het ons gerust vóór aankoop via info@willys.be.
Alle categorieën : : DIRECTION ROD MB
Dit onderdeel past op:
| Model | Bouwjaren |
|---|---|
| Militaire jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schema's & technische tekeningen
Uit het originele Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — alleen voor Willys MB / Ford GPW (¼-ton 4×4)
